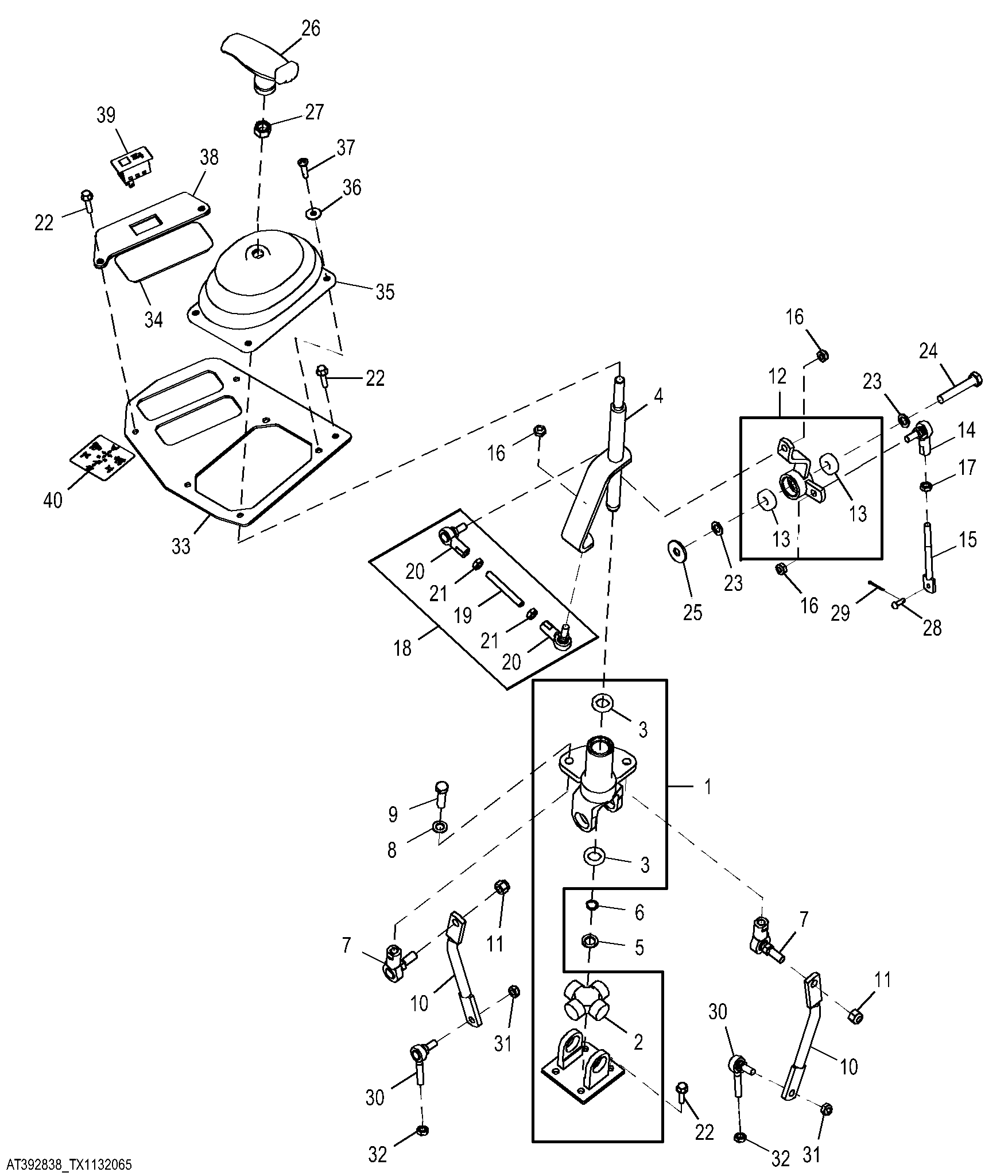

Hydraulic Control without Auxiliary, with Winch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT220322	1	Control	-
2	AT211316	1	Control	-
3	AT210265	2	Washer	-
4	AT220759	1	Shaft	-
5	24M7044	1	Washer	13 X 20 X 2 mm
6	M43940	1	Snap Ring	-
7	AT112928	2	Ball Joint	-
8	24M7096	2	Washer	10.500 X 18 X 1.600 mm
9	19H2309	2	Cap Screw	3/8" X 1-1/4"
10	T172829	2	Link	-
11	M68954	2	Lock Nut	-
12	AT210430	1	Bellcrank	-
13	AA34134	2	Ball Bearing	-
14	AT48548	1	Ball Joint	-
15	T180727	1	Eyebolt	-
16	R11151	3	Lock Nut	-
17	14H882	1	Nut	5/16"
18	AT425334	1	Rod	SUB FOR AT221783
19	T120001	1	Stud	-
20	AT48548	2	Ball Joint	-
21	14H882	2	Nut	5/16"
22	19M7863	7	Screw	M6 X 25
23	24M7096	2	Washer	10.500 X 18 X 1.600 mm
24	19M8499	1	Cap Screw	M10 X 60
25	24M7296	1	Washer	10.500 X 30 X 2.500 mm
26	AT223278	1	Handle	-
27	14M7275	1	Nut	M12
28	T174528	1	Pin Fastener	-
29	11M7078	1	Cotter Pin	2 X 20 mm
30	AT46597	2	Ball Joint	-
31	R11151	2	Lock Nut	-
32	14H882	2	Nut	5/16"
33	AT399307	1	Control	Linkage Assembly Cover
34	T178362	1	Grommet	-
35	AT223375	1	Boot	-
36	24H1646	4	Washer	17/64" X 3/4" X 0.060"
37	T134895	4	Self-Locking Screw	-
38	AT416151	1	Plate	SUB FOR AT392879
39	AT386302	1	Indicator	Winch Oil Pressure
40	T177890	1	Label	6-Function Blade

Hydraulic Control without Auxiliary, with Winch
