Control Valve Linkage, Standard (550H, 650H and J-Series Crawler)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT186643	1	Linkage	Whole Goods
2	T166387	1	Plate	-
3	AT210885	1	Angle	-
4	AT192333	1	Bracket	SUB FOR AT186380
5	24H1390	4	Shim	-
6	T125808	2	Bushing	-
7	T166441	1	Bushing	-
8	AT186381	1	Bellcrank	-
9	24M7180	1	Washer	13 X 37 X 3 mm
10	24M7239	4	Washer	10.700 X 21 X 2.500 mm
11	T173539	2	Strap	-
12	P46404	3	Pin Fastener	-
13	L299T	1	Yoke	-
14	H76869	2	Clamp	-
15	24M7036	2	Washer	9 X 16 X 1.600 mm
16	19M7881	2	Screw	M8 X 20
17	14H650	2	Nut	5/16"
18	T173804	1	Rod	-
19	24H1621	2	Washer	11/32" X 1" X 0.220"
20	R64776	2	Spring	-
21	L3483N	2	Bushing	-
22	11M7079	7	Cotter Pin	2.500 X 12 mm
23	14M7275	1	Nut	M12
24	AT139746	1	Bracket	-
25	T129792	1	Insert	-
26	24M7238	4	Washer	8.700 X 17 X 2 mm
27	19M7513	4	Cap Screw	M8 X 30
28	AH138519	1	Repair Kit	-
29	AT139745	1	Control Lever	-
30	24H1292	2	Washer	11/32" X 3/4" X 0.120"
31	M68954	1	Lock Nut	-
32	R76686	1	Lock Nut	-
33	AT112928	1	Ball Joint	-
34	19H2987	1	Cap Screw	3/8" X 1"
35	AT48548	1	Ball Joint	-
36	AT182299	1	Push Pull Cable	-
37	24H1136	2	Washer	11/32" X 11/16" X 0.065"
38	19M8413	1	Cap Screw	M12 X 150
39	N203348	1	Spacer	-
40	24M7096	1	Washer	10.500 X 18 X 1.600 mm
41	14M7274	1	Nut	M10
42	19M8600	1	Cap Screw	M10 X 50
43	19M7402	5	Cap Screw	M10 X 25
44	AP17808	1	Knob	-
45	19M7657	2	Screw	M8 X 25
46	T132831	1	Label	Winch Control Standard Not Illlustrated

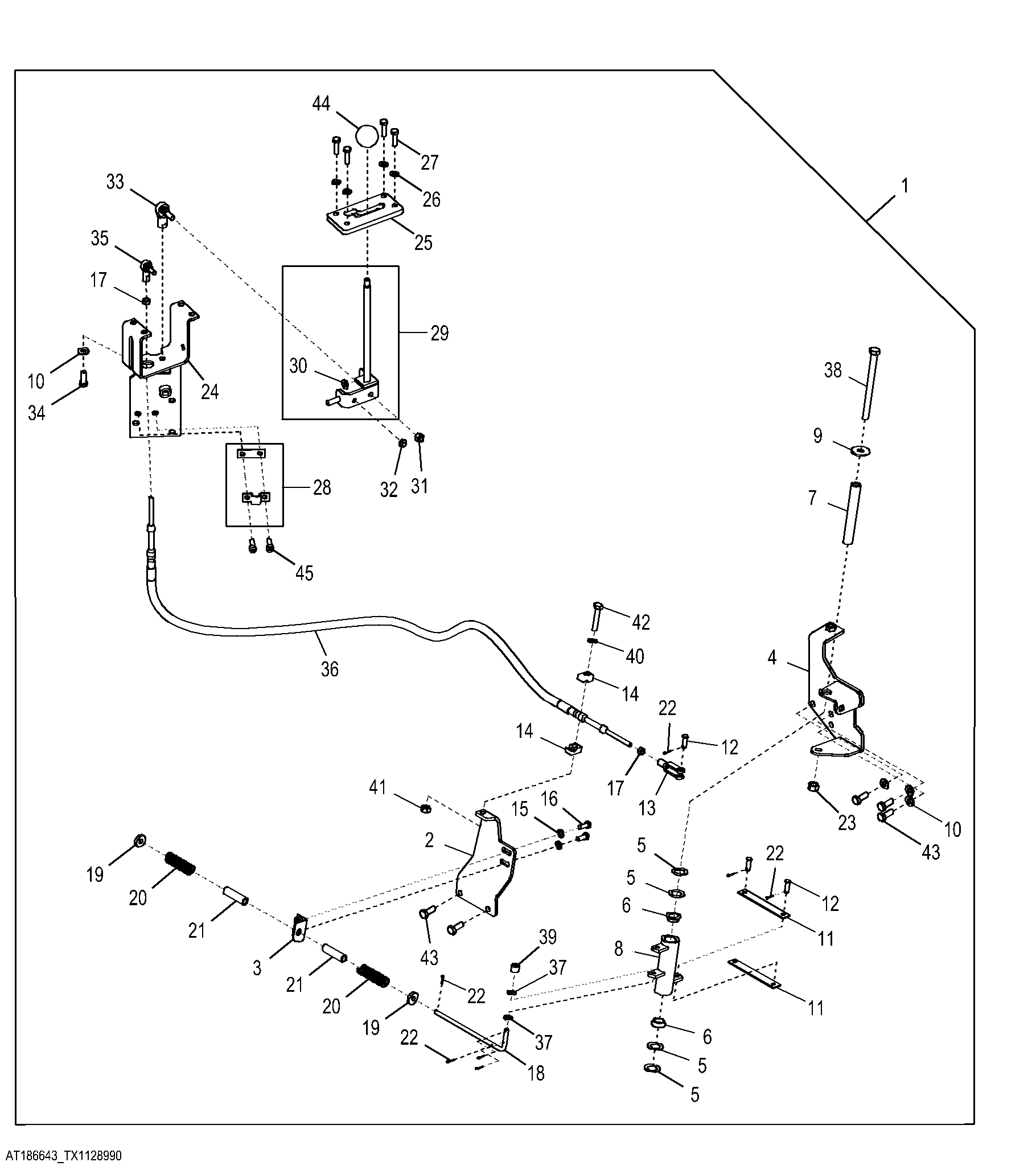

Control Valve Linkage, Standard (550H, 650H and J-Series Crawler)

Нет текстового описания
