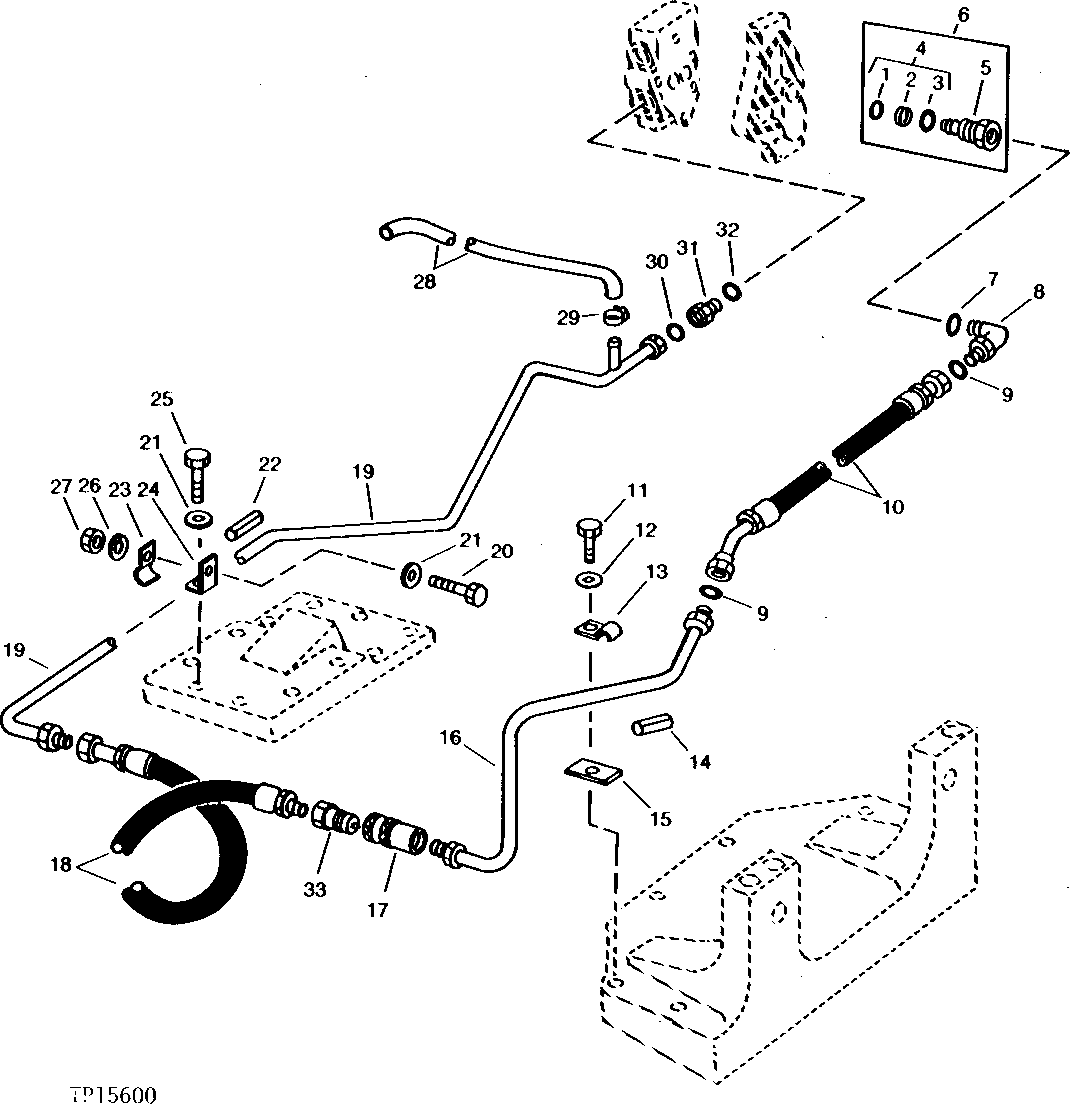

BACKHOE HYDRAULICS (SERIAL NO. 722586- ) [02F03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H30843	1	O-Ring	-
2	-	1	Part 2	(SUB AT56548)
3	U17409	1	O-Ring	-
4	AT56548	1	SEAL KIT	-
5	-	1	Part 5	(SUB AT83019)
6	AT83019	1	HOSE KIT	-
7	R26906	1	O-Ring	-
8	38H1014	1	Elbow Fitting	-
9	T77858	2	O-Ring	-
10	AT104618	1	HYDRAULIC HOSE - FABRICATE	-
11	19H2644	1	Cap Screw	1/2" X 2-1/2"
12	24M7233	1	WASHER	10.700 X 21 X 2.500 MM
13	T41904	1	CLAMP	-
14	T54794	1	ISOLATOR	-
15	T55595	1	STRAP	-
16	AT104617	1	OIL LINE	-
17	AT39581	1	HYDR. QUICK COUPLER SOCKET	-
18	AT81866	1	HYDRAULIC HOSE - FABRICATE	1" X 1 095 MM (43") X 1-7/16"
19	AT83021	1	OIL LINE	-
20	19H2676	1	Cap Screw	3/8" X 1"
21	24H1305	2	Washer	13/32" X 13/16" X 0.065"
22	T37808	1	ISOLATOR	-
23	U15939	1	Clamp	(SUB FOR U13667)
24	N126384	1	ANGLE	-
25	19H3031	1	Cap Screw	3/8" X 2-1/2"
26	12H304	1	Lock Washer	3/8"
27	14H1076	1	Nut	3/8"
28	T80989	1	HYDRAULIC HOSE - FABRICATE	-
29	AR21839	1	Clamp	-
30	T76938	1	O-Ring	-
31	38H1179	1	Adapter Fitting	-
32	U12547	1	O-Ring	(SUB FOR F3171R)
33	AT33970	1	HYDR. QUICK COUPLER PLUG	-
