Открытый узел

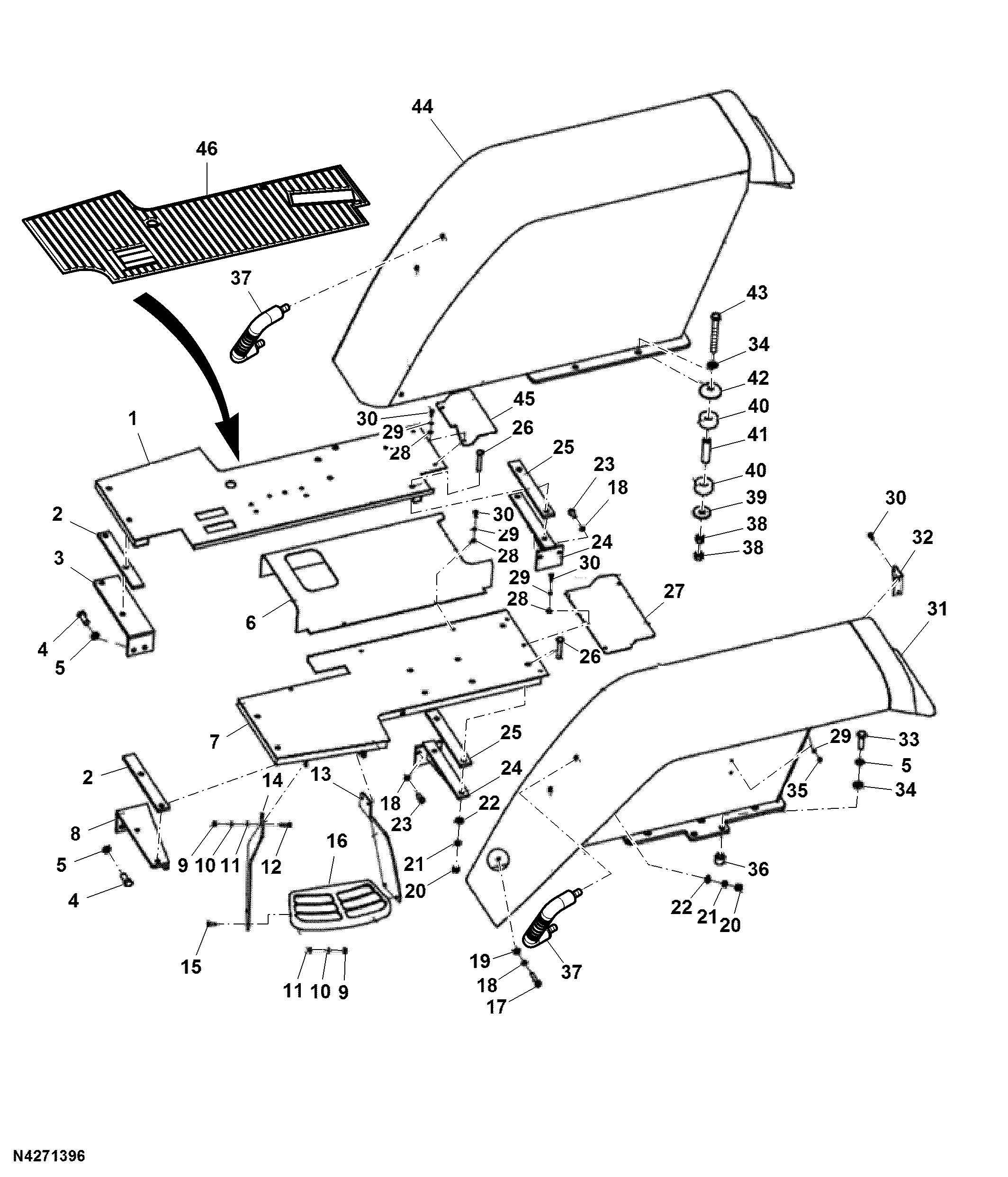

Fender and Floor Assembly

Fender and Floor Assembly

Fender and Floor Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Fender and Floor Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ326096	1	Pedal	-
2	SU326033	2	Isolator	-
3	SJ325975	1	Bracket	-
4	19M3187	4	Cap Screw	M16 X 35
5	SU318982	8	Lock Washer	16 mm
6	SJ326083	1	Plate	-
7	SJ326070	1	Pedal	-
8	SJ325974	1	Bracket	-
9	14M7029	8	Nut	M8
10	SU318990	8	Lock Washer	8 mm
11	24M7055	8	Washer	8.400 X 16 X 1.600 mm
12	19M7163	4	Cap Screw	M8 X 25
13	SU327314	1	Plate	-
14	SU327313	1	Plate	-
15	19M3129	4	Cap Screw	M8 X 20
16	SU329130	1	Step	-
17	SU323127	2	Bolt	M10?50
18	SU318979	6	Lock Washer	10 mm
19	24M7028	2	Washer	10.500 X 20 X 2 mm
20	14M7512	8	Nut	M12
21	SU318980	8	Lock Washer	-
22	24M7047	8	Washer	13 X 24 X 2.500 mm
23	19M3145	4	Cap Screw	M10 X 25
24	SJ325976	2	Bracket	-
25	SU326034	2	Isolator	-
26	SU323111	4	Bolt	M12?70
27	SU326090	1	Plate	(Optional)
28	24M7054	5	Washer	6.400 X 12 X 1.600 mm
29	SU318989	5	Lock Washer	6 mm
29	SU318989	5	Lock Washer	(Optional)
30	19M7560	5	Cap Screw	M6 X 16
30	19M7560	5	Cap Screw	(Optional) M6 X 16
31	SJ326041	1	Fender	-
31	SJ15496	1	Fender	-
32	SU328688	1	Support	-
34	24M7053	8	Washer	17 X 30 X 3 mm
35	14M7567	2	Nut	M6
36	SU327327	4	Spacer	-
37	SJ27535	2	Handrail	SUB FOR SJ327309
38	14M7037	8	Nut	M16
39	SU327326	4	Washer	-
40	SU327302	8	Cushion	-
41	SU327322	4	Sleeve	-
42	SU327299	4	Cover	-
43	19M2943	4	Cap Screw	M16 X 140
44	SJ326059	1	Fender	-
44	SJ15567	1	Fender	-
45	SU326091	1	Plate	(Optional)
46	SU46578	1	Mat	-
