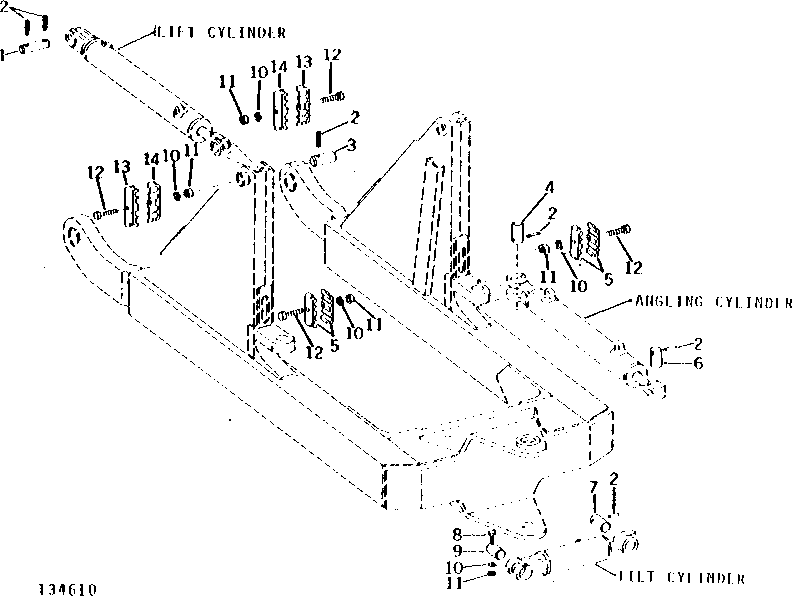

HYDRAULIC CYLINDER PIVOT PINS (6405 BULLDOZER) [02F22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T38674	2	PIN FASTENER	(LIFT CYLINDER REAR PIVOT)
1	U12660	2	PIN FASTENER	(LIFT CYLINDER REAR PIVOT)
2	34H334	11	Spring Pin	5/16" X 2"
3	U16925	2	PIN FASTENER	(LIFT CYLINDER TO FRONT PIVOT)
4	U16915	2	PIN FASTENER	(ANGLING CYLINDER REAR PIVOT)
5	U10433	4	HOSE CLAMP	-
6	U16916	2	PIN FASTENER	(ANGLING CYLINDER FRONT PIVOT)
7	U10466	1	PIN FASTENER	(TILT CYLINDER L.H. PIVOT)
8	19H2043	1	Cap Screw	5/16" X 3-1/2"
9	U17292	1	PIN	(TILT CYLINDER R.H. PIVOT)
10	12H303	5	Lock Washer	5/16"
11	14H785	5	Nut	5/16"
12	19H3131	4	Cap Screw	5/16" X 2"
13	U10436	2	HOSE CLAMP	OUTER, R.H., INNER, L.H.
14	U10437	2	CLAMP	OUTER, L.H., INNER, R.H.

HYDRAULIC CYLINDER PIVOT PINS (6405 BULLDOZER) [02F22]

Нет текстового описания
