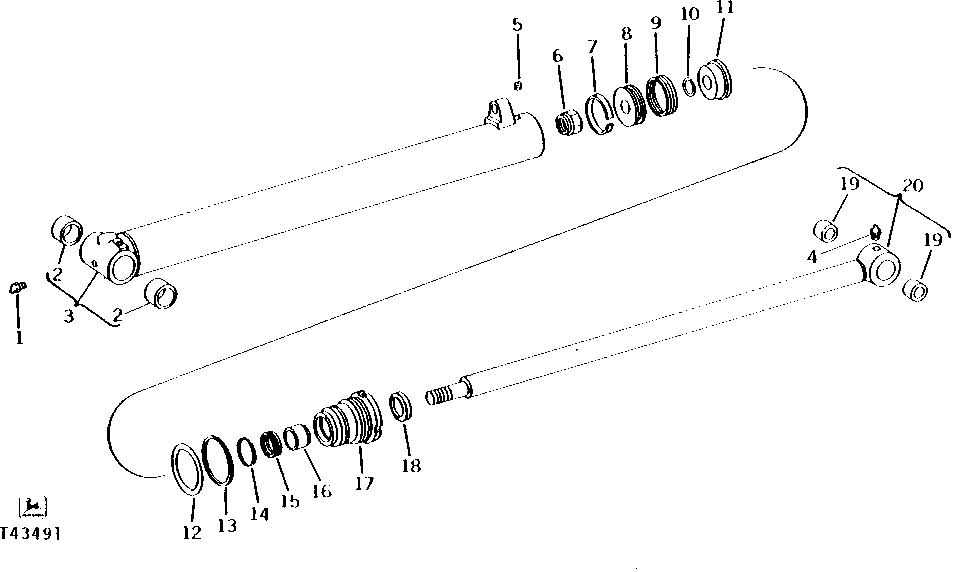

CROWD CYLINDER (9550 BACKHOE) [02K01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7788	1	Lubrication Fitting	45°, 1/4"
2	U10666	2	BUSHING	-
3	AT45785	1	HYDRAULIC CYLINDER BARREL	(SUB FOR AU42130) (ALSO ORDER AU10810)
4	12H304	1	Lock Washer	3/8"
5	22H1077	1	SET SCREW	1/4" X 5/16"
6	L2235CU	1	LOCK NUT	-
7	U43261	1	WEAR RING	(A)
8	U43260	1	PISTON	-
9	T38193	1	PACKING	(A) (SUB FOR R72827)
10	R29463	1	O-Ring	(A)
11	U17219	1	PISTON	-
12	U10776	1	O-Ring	(A)
13	R78993	1	BACK-UP RING	(A) (SUB FOR U10777, THIS APPLICATION)
14	U14128	1	SNAP RING	-
15	R76802	1	SEAL	(A) (SUB FOR T36998)
16	U41823	1	WEAR RING	(A)
17	R80922	1	HYDR. CYLINDER ROD GUIDE	(ALSO ORDER U41823) (SUB FOR U43259 AND R69077)
18	U11019	1	SEAL	(A)
19	U40741	1	BUSHING	(SUB FOR U40150, THIS APPLICATION)
20	AU42132	1	HYDRAULIC CYLINDER ROD	-
..	AT45784	1	HYDRAULIC CYLINDER	-
..	RE18755	1	HYDRAULIC CYLINDER KIT	(SUB FOR AT36830, AR96516 AND AR105413)

CROWD CYLINDER (9550 BACKHOE) [02K01]

Нет текстового описания
