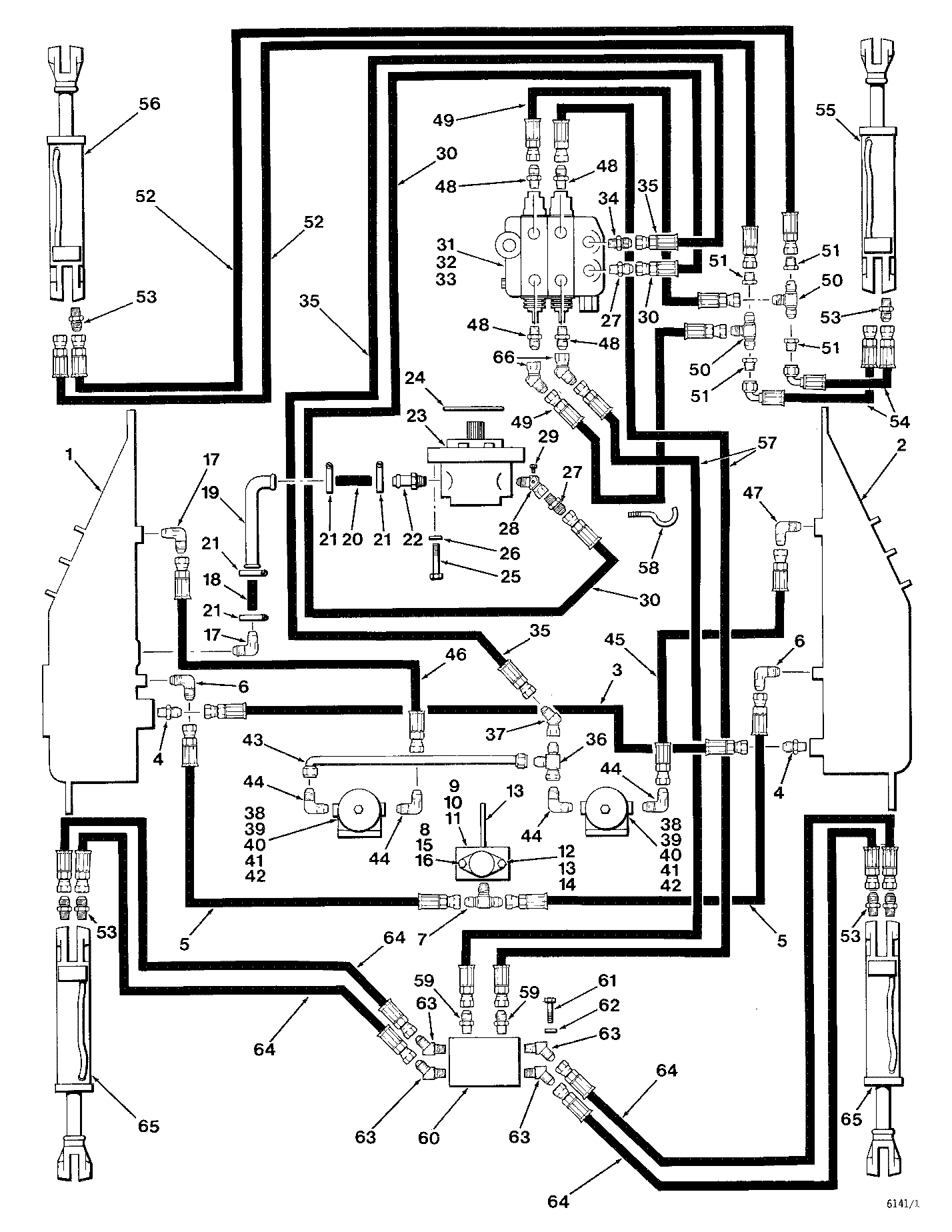

HYDRAULIC SYSTEM CABLE GM T50 WINCH ( AA8491 - NC) 2000-026/21 [2000-026/21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	810617300	1	HOSE-HYD*1.25X29	-
4	810281400	2	FITTING	-
5	810576400	2	HOSE	-
6	810396500	2	ELBOW-90 DEG. -	-
7	810575000	1	TEE	-
8	810868700	2	HEX HEAD BOLT 5/16-18 UNC X 3-1/2	-
9	850107700	2	SPACER	-
10	822216600	1	MOUNT	-
11	810167700	1	GASKET	-
12	820921000	1	AIR RELIEF VALVE	-
13	850067400	1	HOSE - AIR RELIEF	-
14	850020000	1	AIR VENT HOLD DOWN	-
15	810768000	2	WASHER*5/16	-
16	810087400	2	HEX NUT 5/16-24 UNF	-
17	810896900	1	ELBOW-90 DEG.	-
18	824777000	1	HOSE - SUCTION	-
19	824841400	1	TUBE	-
20	825459800	1	HOSE	-
21	209724800	4	CLAMP	-
22	810855500	1	ADAPTOR	-
23	-------	1	O-RING	-
24	823533500	1	GASKET -	-
25	810082300	2	BOLT*1/2-13UNCX1-1/2	-
26	810011600	2	WASHER*1/2	-
27	810115500	2	FITTING	-
28	823782800	1	FITTING-45 DEG.	-
29	810054300	1	PLUG	-
30	810586100	1	HOSE - PUMP TO VALVE	-
31	-------	1	O-RING	-
32	810082100	3	BOLT*1/2-13UNCX1	-
33	810011600	3	WASHER*1/2	-
34	810487400	1	FITTING	-
35	810496800	1	HOSE-HYD*1.25X60	-
36	810396600	1	TEE	-
37	810441800	1	ELBOW-45 DEG.	-
38	825780600	2	FILTER	-
39	811105200	2	ELEMENT-FILTER	-
40	810429400	8	BOLT*3/8-24UNFX1-3/4	-
41	810309800	8	FLAT WASHER 3/8 - HARDENED	-
42	810429300	8	HEX NUT 3/8-24 UNF	-
43	810576600	1	TUBE	-
44	810617500	4	ELBOW-90 DEG.	-
45	810575800	1	HOSE-HYD*1.00X37 -	-
46	810575900	1	HOSE - FILTER TO L.H. TANK	-
47	810236500	2	ELBOW, 90 DEG	-
48	810115800	4	FITTING 3/4 MJIC 3/4	-
49	811110500	2	HOSE-HYD*0.75X21	-
50	810459200	2	Tee Fitting	-
51	810471600	4	FITTING MJIC/FJIC -	-
52	810891800	2	HOSE ASSEMBLY - VALVE TO TEE	-
53	810070000	6	FITTING 1/2 MJIC 1/2	-
54	810891600	2	HOSE-HYD*0.5X24	-
55	-------	1	O-RING	-
56	-------	1	O-RING	-
57	810904400	2	HOSE-HYD*0.75X83	-
58	822686400	1	HOSE HOOK	-
59	810115800	2	FITTING 3/4 MJIC 3/4	-
60	822436800	1	FEED BLOCK	-
61	810600300	2	HEX HEAD BOLT 1/2-20 UNF X 3/4	-
62	810011600	2	WASHER*1/2	-
63	810390700	4	ELBOW-45 DEG. -	-
64	810890700	4	HOSE ASSEMBLY - SHUTTLE VALVE TO EMERGENCY PUMP	-
65	-------	1	O-RING	-
66	810397000	2	ELBOW - 45 DEG	-
-	810890300	1	OIL FILTER ASSEMBLY (SPIN-ON)	-
-	841152800	1	FILTER ELEMENT	-
-	840799300	8	BOLT*3/8-16UNCX3/4	-
-	810353500	4	ELBOW-90 DEG.	-

HYDRAULIC SYSTEM CABLE GM T50 WINCH ( AA8491 - NC) 2000-026/21 [2000-026/21]

Нет текстового описания
