Открытый узел

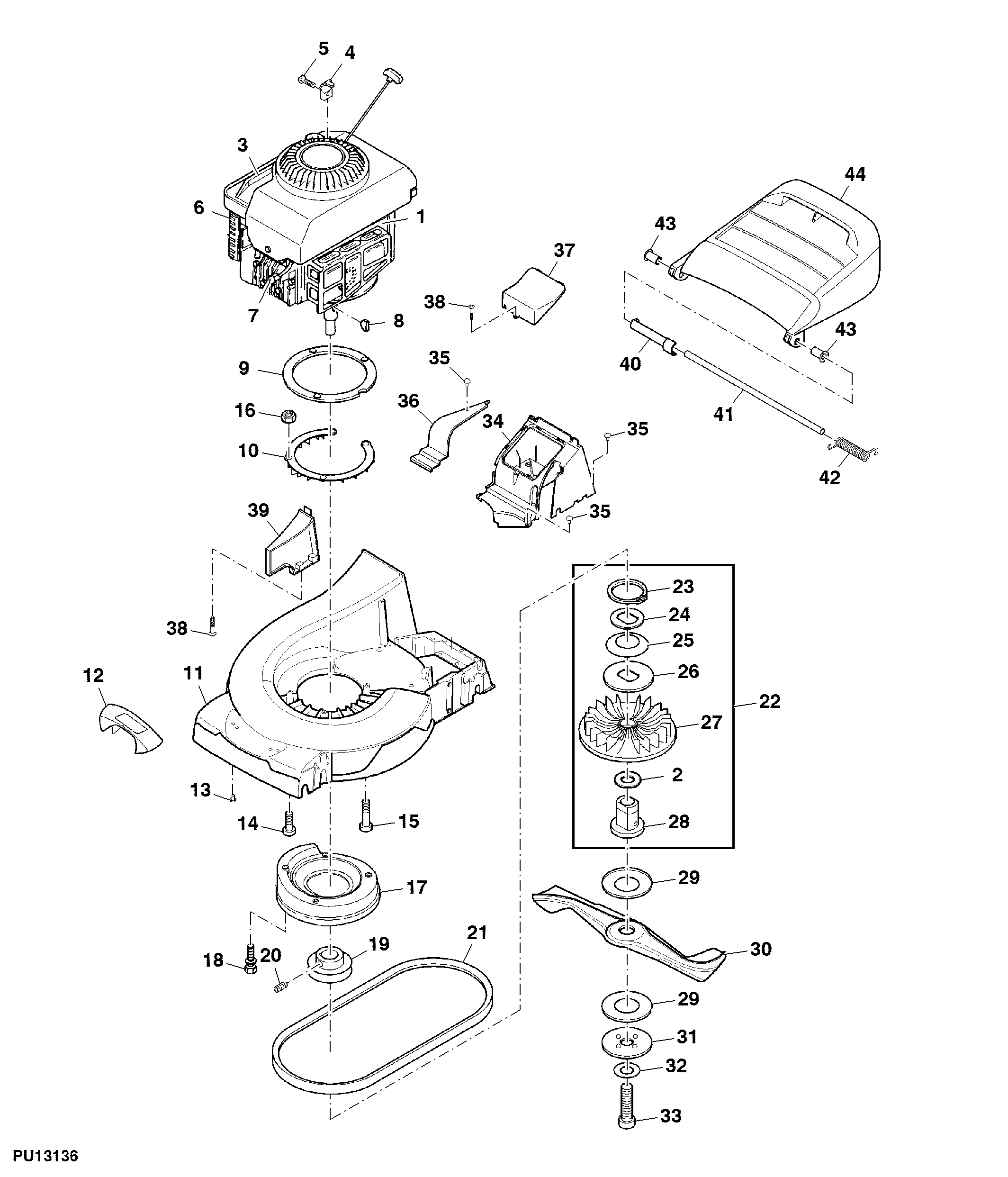

Housing, Engine / Mower Deck / Discharge

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SAU10718	1	Gasoline Engine	B AND S, 650 Quantum, Model 124T02, Type 4174B1
1	SAU11035	1	Gasoline Engine	B AND S, 650 Quantum, Model 124T02, Type 4778B1
1	SAA10705	1	Gasoline Engine	B AND S, 650 Quantum, Model 124T02, Type 6174H1
1	SAA10705	1	Gasoline Engine	B AND S, 650 Quantum, Model 124T02, Type 3174B1
2	SAU10810	1	Spacer	-
2	SAU10793	1	Spacer	-
3	LG691919	1	Guard	SUB FOR SA2660 AND SA36658
4	LG690798	1	Clamp	SUB FOR SA26799
5	SA26798	1	Bolt	-
6	LG491588JD	1	Air Filter	SUB FOR SA26547
7	TY6129	1	Spark Plug	SUB FOR SA16815
8	SA15967	2	Shaft Key	4 X 6.5
9	SA36239	1	Ring	-
10	SAU10482	1	Guard	-
11	SAA11340	1	Housing	SUB FOR SAA10394
12	SAA10042	1	Grip	INCLUDES SA37461
12	SA37461	1	Label	(Not Illustrated)
13	SA35503	2	Screw	60 X 20, Duo Taptite
14	SA15572	2	Screw	M8 X 45
15	SA30647	1	Screw	M8 X 75
16	14M7327	3	Lock Nut	M8, SUB FOR SA11998
17	SAA14920	1	Air Plenum	SUB FOR SA36683
18	SA29854	4	Bolt	M5 X 12
19	SAU10541	1	Pulley	-
20	SA15776	1	Set Screw	M6 X 16
21	SA36523	1	V-Belt	-
22	SAU12804	1	Fan	ASSY
22	SAU10542	1	Fan	ASSY
22	SAU10795	1	Fan	ASSY
23	SA15746	1	Snap Ring	35 X 1.5
24	SAU10749	1	Washer	-
24	SAU10749	2	Washer	-
25	SAU10751	1	Disk Spring	-
26	SAU10750	1	Washer	-
27	SAU10607	1	Fan	-
28	SAU10543	1	Flange	-
28	SAU10796	1	Flange	-
28	SAU12780	1	Flange	-
29	SA35386	2	Lining	-
30	SAU10546	1	Knife	-
30	SAA10544	1	Knife	-
31	SA35385	1	Disk	-
32	SA34499	1	Disk	-
33	SA17490	1	Bolt	UNF 3/8 X 63.5
34	SAU10480	1	Cover	-
35	SA34452	4	Screw	6.0 X 14
36	SA36570	1	Cover	-
37	SA36481	1	Cover	-
38	SA34487	3	Bolt	K 60 X 14
39	SA36476	1	Shield	-
40	SA36662	1	Orifice	-
41	SA36512	1	Axle	-
42	SA36572	1	Torsion Spring	-
43	SA36569	2	Bearing	-
44	SA36516	1	Grass Deflector	-
45	SA609	1	Grass Mulching Attachment	(Not Illustrated)

Housing, Engine / Mower Deck / Discharge

Нет текстового описания
