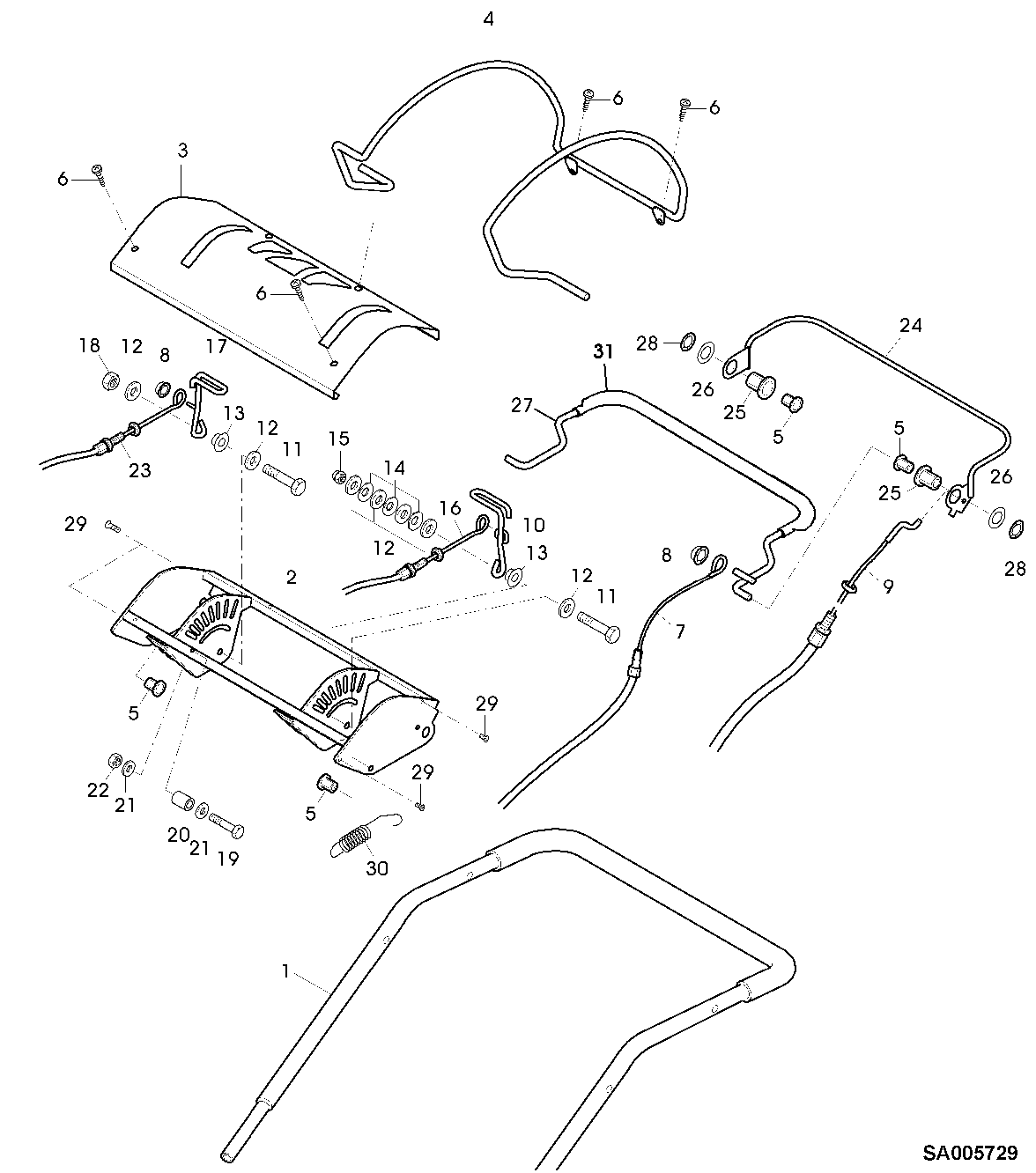

CONTROL PANEL, STARTING MOTOR, SHIFT LINKAGE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SAA10363	1	Handlebar	UP
2	SAA10505	1	Retainer	-
3	SAA10360	1	Sheet	-
4	SAU11087	1	Frame	-
5	SA37587	4	Bushing	8X10.6X17.4
6	SA31264	4	Bolt	M5X16
7	SAU11102	1	Push Pull Cable	(FOR ENGINE BRAKE)
8	SAU11255	2	Push Nut	5
9	SAU11183	1	Push Pull Cable	(FOR GROUND SPEED DRIVE)
10	SAU11083	1	Control Lever	(MOVING SPEED)
11	SA15365	2	Cap Screw	M8X35
12	SA15213	7	Washer	A8, 4
13	SAU11229	2	Ring	-
14	SA15253	3	Spring Washer	B10
15	SAU11279	1	Nut	M8
16	SAU11084	1	Push Pull Cable	(MOVING SPEED)
17	SAU11080	1	Control Lever	(FOR STARTING THE MOTOR)
18	SA11998	1	Lock Nut	M8
19	SA15326	1	Cap Screw	M6X35
20	SA36640	1	Bushing	-
21	SA15212	2	Washer	A6, 4
22	SA11244	1	Lock Nut	M6
23	SAU11101	1	Push Pull Cable	(FOR STARTING THE MOTOR)
24	SAU11091	1	Bail	(FOR GROUND SPEED DRIVE)
25	SA36980	2	Bushing	10.8X26.5X16.5, POM
26	SA36978	2	Disk	20.2X28X1, HDPE
27	SAU11330	1	Bail	(FOR ENGINE BRAKE)
28	SA36975	2	Push Nut	D16
29	SAU11315	4	Screw	M6X35
30	SAU11226	1	Extension Spring	-
31	SA34829	1	Assembly Line Parts	-

CONTROL PANEL, STARTING MOTOR, SHIFT LINKAGE

Нет текстового описания
