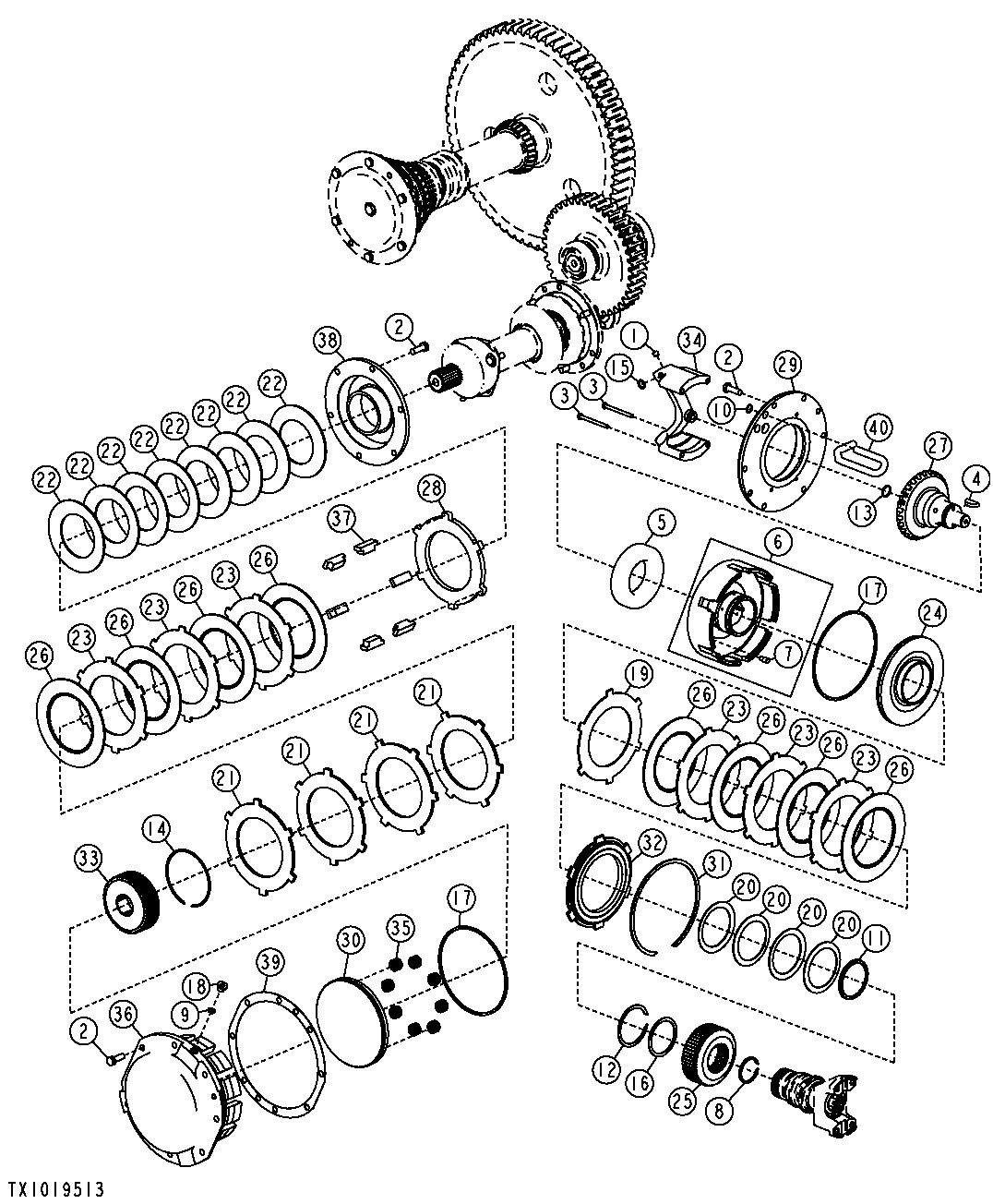

Winch Clutches and Brakes

Winch Clutches and Brakes

Winch Clutches and Brakes

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Winch Clutches and Brakes

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T54533	1	Fitting	9.525 mm (3/8")
2	19M7662	21	Cap Screw	M10 X 30
3	19M8535	3	Cap Screw	M6 X 70
4	26H93	1	Shaft Key	1/4" X 1-1/4"
5	AT139681	1	Ball Bearing	-
6	AT341694	1	Drum	-
7	R32694	1	Pin Fastener	9.525 X 18.288 mm (3/8" X 0.720")
8	F2197R	1	Snap Ring	-
9	R26286	1	O-Ring	10.516 X 1.829 mm (0.414" X 0.072")
10	R28776	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
11	R33246	1	Seal	-
12	R33247	1	Snap Ring	-
13	R33248	1	Piston Ring	-
14	R33520	1	Snap Ring	-
15	R394R	1	O-Ring	12.370 X 2.616 mm (0.487" X 0.103")
16	R40184	1	Thrust Washer	66.548 X 78.486 X 1.575 mm (2.620" X 3.090" X 1/16")
17	R46218	2	Seal	-
18	R47607	1	Pipe Plug	-
19	R57345	1	Clutch Plate	-
20	R67840	4	Disk Spring	79.880 X 102.400 X 1.588 mm (3.145" X 4-1/32" X 1/16")
21	R72471	4	Plate	-
22	T384004	8	Disk Spring	SUB FOR R72597
23	R80813	6	Clutch Plate	-
24	R81735	1	Piston	-
25	R81736	1	Splined Coupling	-
26	RE239058	8	Disk With Inner Spline	NLA; ORDER RE326609
26	RE326609	1	Clutch Disk	SUB FOR RE239058
27	T120223	1	Gear	-
28	T128648	1	Clutch Plate	-
29	T131338	1	Bearing Housing W/O Bearing	-
30	T133213	1	Piston	-
31	T141680	1	Snap Ring	-
32	T146753	1	Plate	-
33	T186316	1	Hub	-
34	T54532	1	Manifold	-
35	T75482	8	Spring	-
36	T84775	1	Housing	-
37	T84778	6	Spacer	-
38	T84780	1	Plate	-
39	T84781	1	Gasket	-
40	T84851	1	Tube	-
