Открытый узел

Under Cab Covers

Under Cab Covers

Under Cab Covers

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

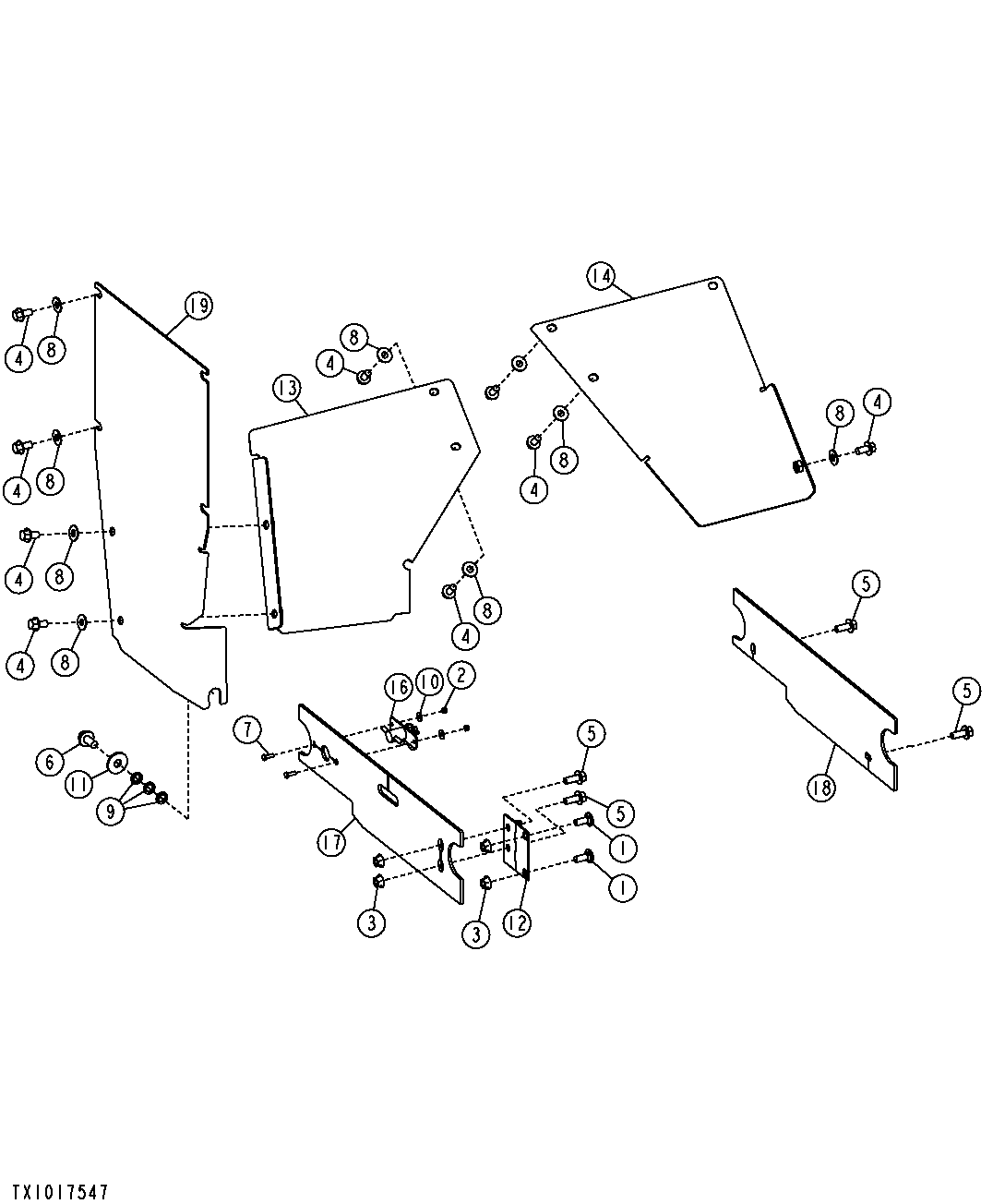

Under Cab Covers

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7307	2	Bolt	M10 X 25
2	14M7265	2	Lock Nut	M5
3	14M7296	4	Flange Nut	M10
4	19M7784	12	Screw	M10 X 20
5	19M7785	4	Screw	M10 X 25
6	19M7788	1	Screw	M12 X 25
7	21M7271	2	Screw	M5 X 16
8	24H1307	12	Washer	13/32" X 1" X 1/16"
9	24M7044	4	Washer	13 X 20 X 2 mm
10	24M7138	2	Washer	5.300 X 15 X 1 mm
11	24M7180	1	Washer	13 X 37 X 3 mm
12	AT151040	1	Hinge	-
13	AT322690	1	Panel	Rear
14	AT322876	1	Panel	LH Rear
16	T131067	1	Latch	-
17	T164357	1	Door	-
18	T191249	1	Plate	Left
19	T215687	1	Panel	Right
20	-	2	Part 19	Not Illustrated, (MF T66419) (CTL 120in.)
