Hydraulic System - Blade Valve, Blade Cylinders and Guards (Grapple Machines)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	4	Lock Nut	M10
2	19M7811	4	Screw	M10 X 90
3	T137908	4	Clamp	-
4	T204516	1	Channel	-
5	T204517	1	Channel	-
6	AT167555	1	Hydraulic Hose	30.1752" X 1779 mm (70") X 30.1752"
7	AT167556	1	Hydraulic Hose	13/16" X 1956 mm (77") X 13/16"
8	AT175781	1	Hydraulic Hose	13/16" X 1358 mm (53-1/2") X 13/16"
9	AT304936	1	Oil Line	-
10	AT306087	1	Oil Line	-
12	AT306140	1	Hydraulic Hose	-
14	T77857	4	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
15	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
16	19M7784	4	Screw	M10 X 20
17	38H1007	1	Elbow Fitting	-
18	U12547	4	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
19	38H1013	1	Elbow Fitting	-
20	38H1175	1	Adapter Fitting	-
21	38H1329	1	Adapter Fitting	-
22	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
23	AH223968	2	Hydraulic Cylinder	Components On Separate Page
24	JD7759	2	Lubrication Fitting	-
25	JD7799	2	Lubrication Fitting	90% X 19.558 mm en_USLONG (0.770" en_USLONG)
26	T153373	8	Washer	46 X 100 X 2.500 mm (1.811" X 3-15/16" X 0.098")
27	T170880	4	Plate	-
28	T202645	2	Pin	44.928 X 114 mm (1.769" X 4.488")
29	T202648	2	Pin	59.915 X 182 mm (2-23/64" X 7.165")

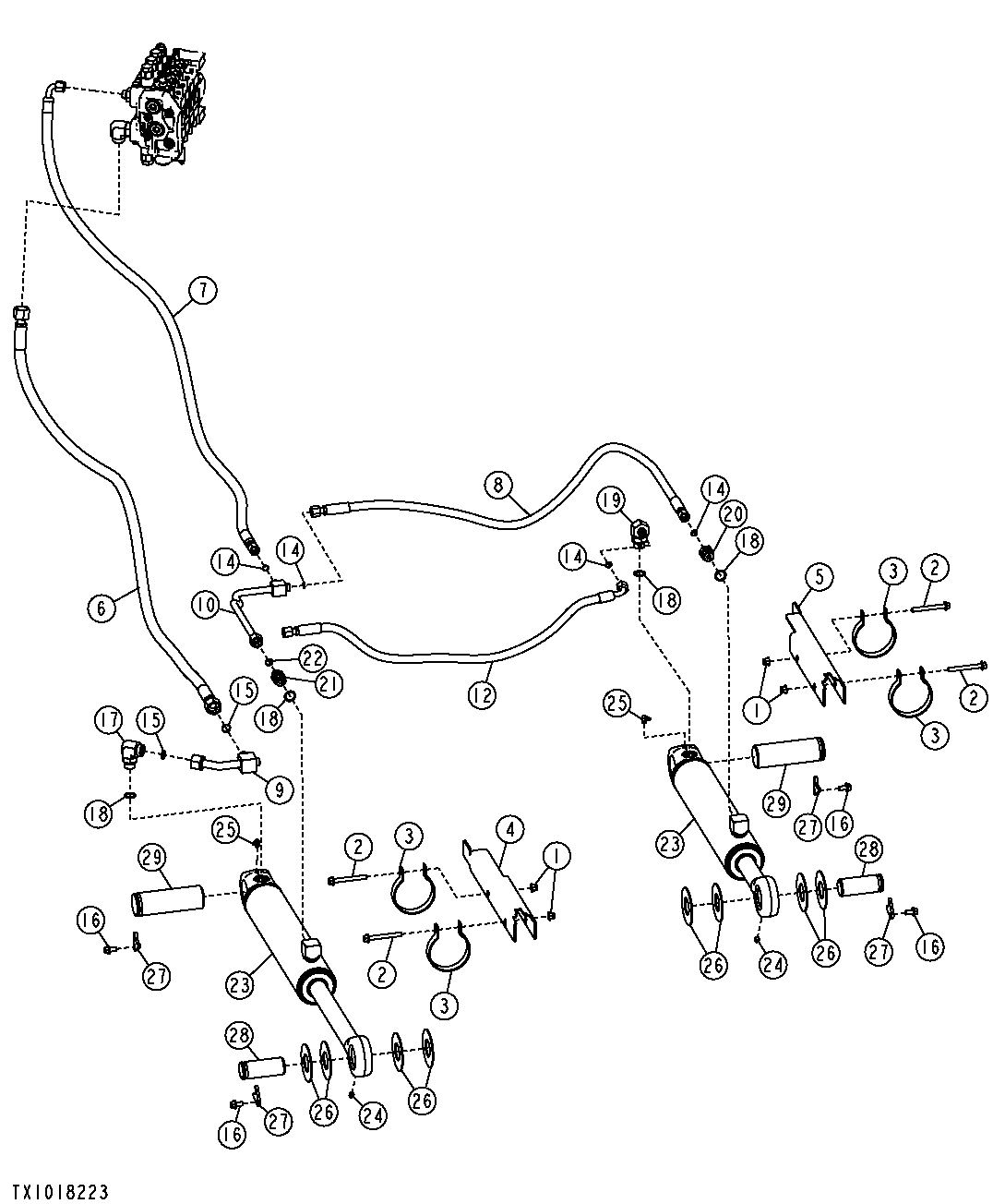

Hydraulic System - Blade Valve, Blade Cylinders and Guards (Grapple Machines)
