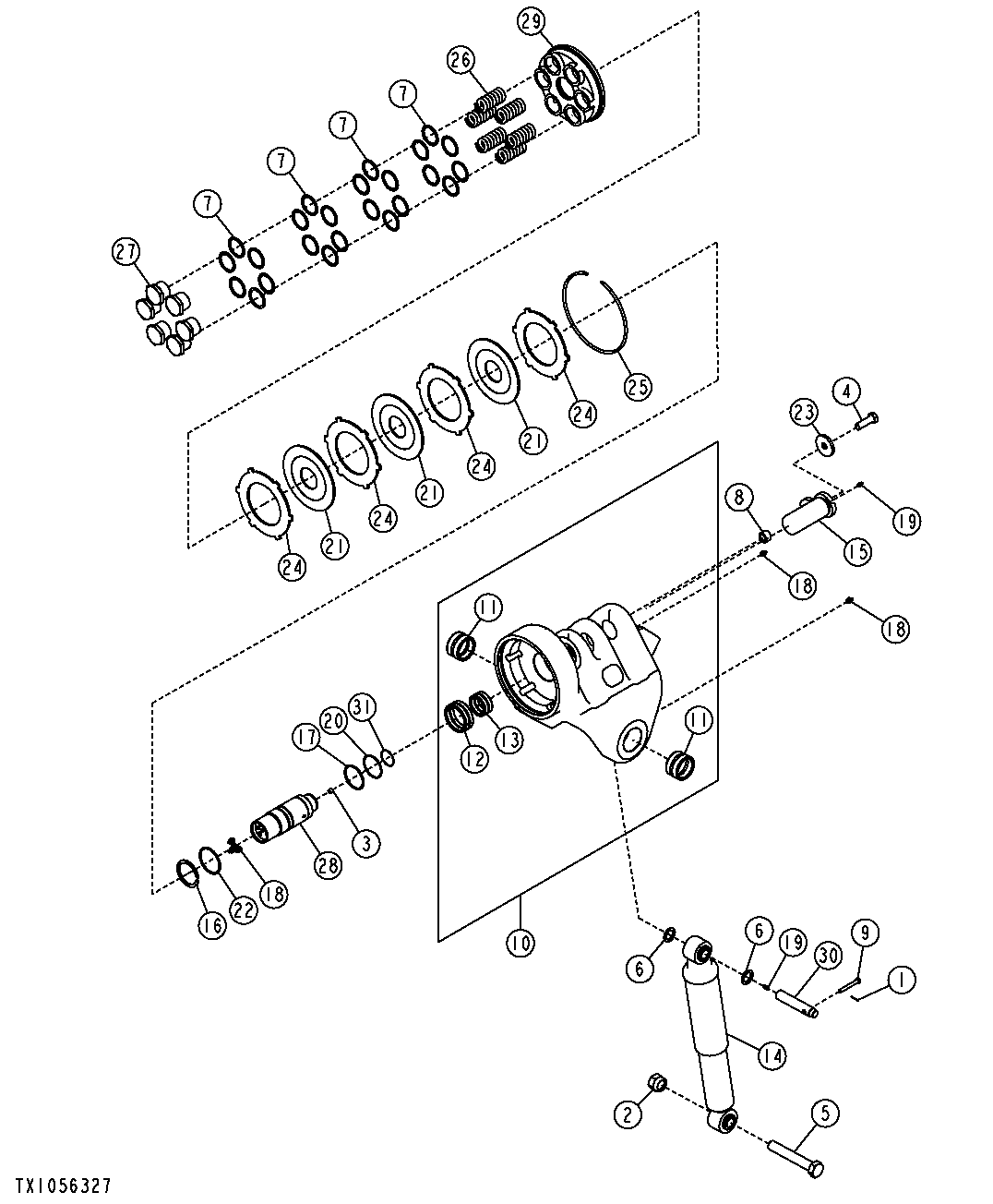

Grapple Cross Head Dampers and Pins (Grapple Skidder)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7078	1	Cotter Pin	2 X 20 mm
2	14M7413	1	Lock Nut	M24
3	15H558	1	Pipe Plug	1/8"
4	19M7409	1	Cap Screw	M16 X 50
5	19M7781	1	Cap Screw	M24 X 150
6	24H1275	2	Washer	1-1/64" X 1-1/2" X 0.075"
7	24M7141	24	Washer	45 X 55 X 1.600 mm
8	28H3401	1	Spacer	0.742" X 1.050" X 5/8"
9	45M7053	1	Pin Fastener	8 X 65 mm
10	AT165446	1	Housing	-
11	T58510	2	Bushing	-
12	U43202	1	Bushing	-
13	U43203	1	Bushing	-
14	AT168168	1	Shock Absorber	SUB AT427578
15	AT172140	1	Pin	-
16	C19243	1	Snap Ring	-
17	F1649R	1	O-Ring	-
18	JD7759	6	Lubrication Fitting	-
19	JD7797	2	Lubrication Fitting	-
20	R67577	1	O-Ring	-
21	RE62896	3	Disk	-
22	T14065	1	O-Ring	-
23	T146246	1	Washer	-
24	T148934	4	Plate	-
25	T150636	1	Snap Ring	-
26	T155014	6	Compression Spring	-
27	T155015	6	Pipe Plug	-
28	T155450	1	Pin	-
29	T155451	1	Housing	-
30	T157511	1	Pin	-
31	T31029	1	O-Ring	-

Grapple Cross Head Dampers and Pins (Grapple Skidder)
