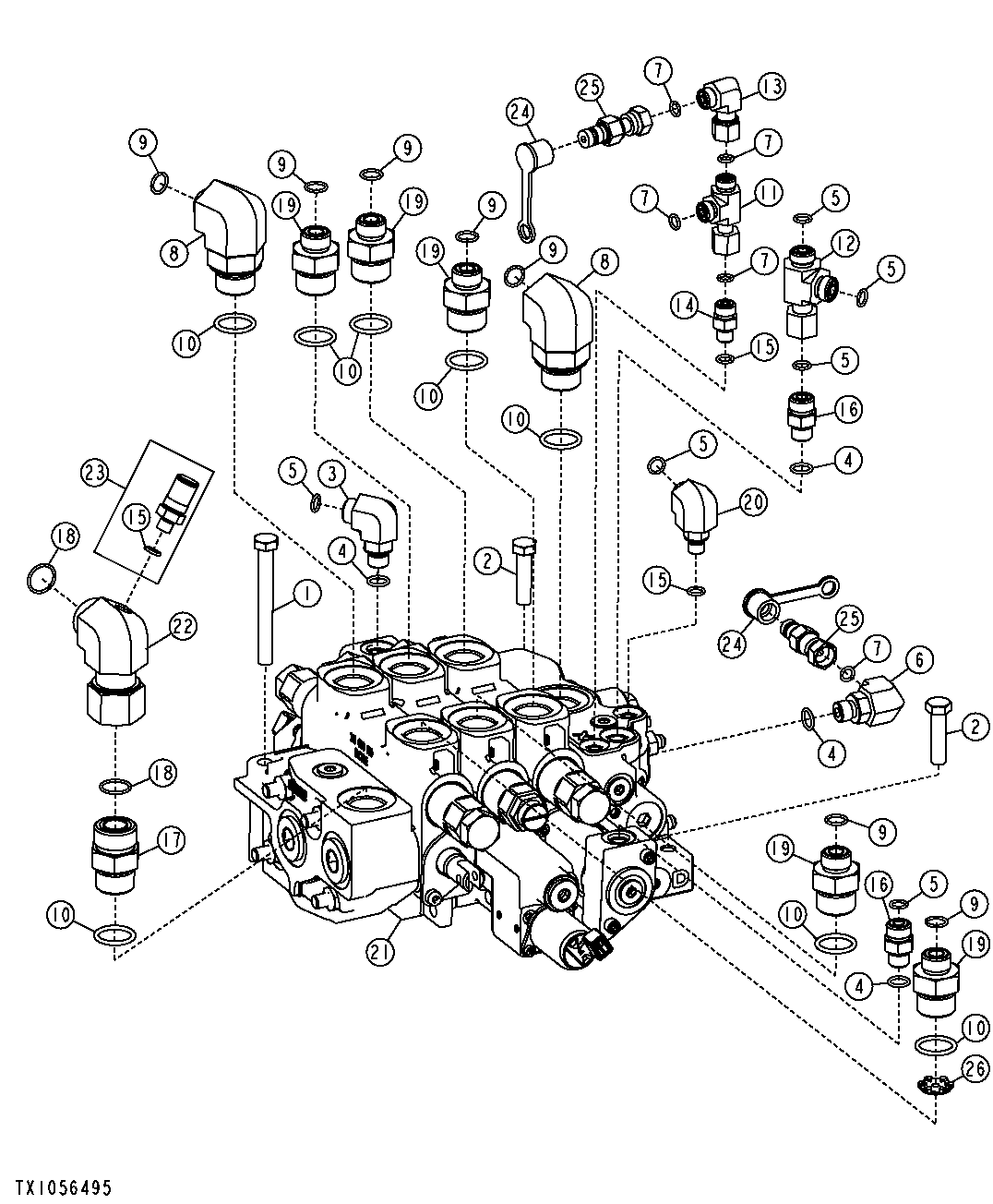

Grapple Control Valve Fittings (Pilot)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8183	1	Cap Screw	M10 X 90
2	19M8637	2	Cap Screw	M10 X 40
3	38H1004	1	Elbow Fitting	-
4	R26448	4	O-Ring	-
5	T77613	6	O-Ring	-
6	38H1009	1	Elbow Fitting	-
7	T77814	5	O-Ring	-
8	38H1013	2	Elbow Fitting	-
9	T77857	7	O-Ring	-
10	U12547	8	O-Ring	-
11	38H1029	1	Tee Fitting	-
12	38H1030	1	Tee Fitting	-
13	38H1093	1	Elbow Fitting	-
14	38H1159	1	Adapter Fitting	-
15	R28782	3	O-Ring	-
16	38H1160	2	Adapter Fitting	-
17	38H1163	1	Adapter Fitting	-
18	T77858	2	O-Ring	-
19	38H1175	5	Adapter Fitting	-
20	38H1435	1	Elbow Fitting	-
21	AT408859	1	Spool Valve	Components On Separate Pages, (SUB FOR AT311516 THIS APPLICATION)
22	T215013	1	Tee Fitting	-
23	AT321211	1	Fitting	-
24	R77175	2	Cover	-
25	RE60700	2	Diagnostic Coupling	-
26	T152706	1	Restrictor	-

Grapple Control Valve Fittings (Pilot)

Нет текстового описания
