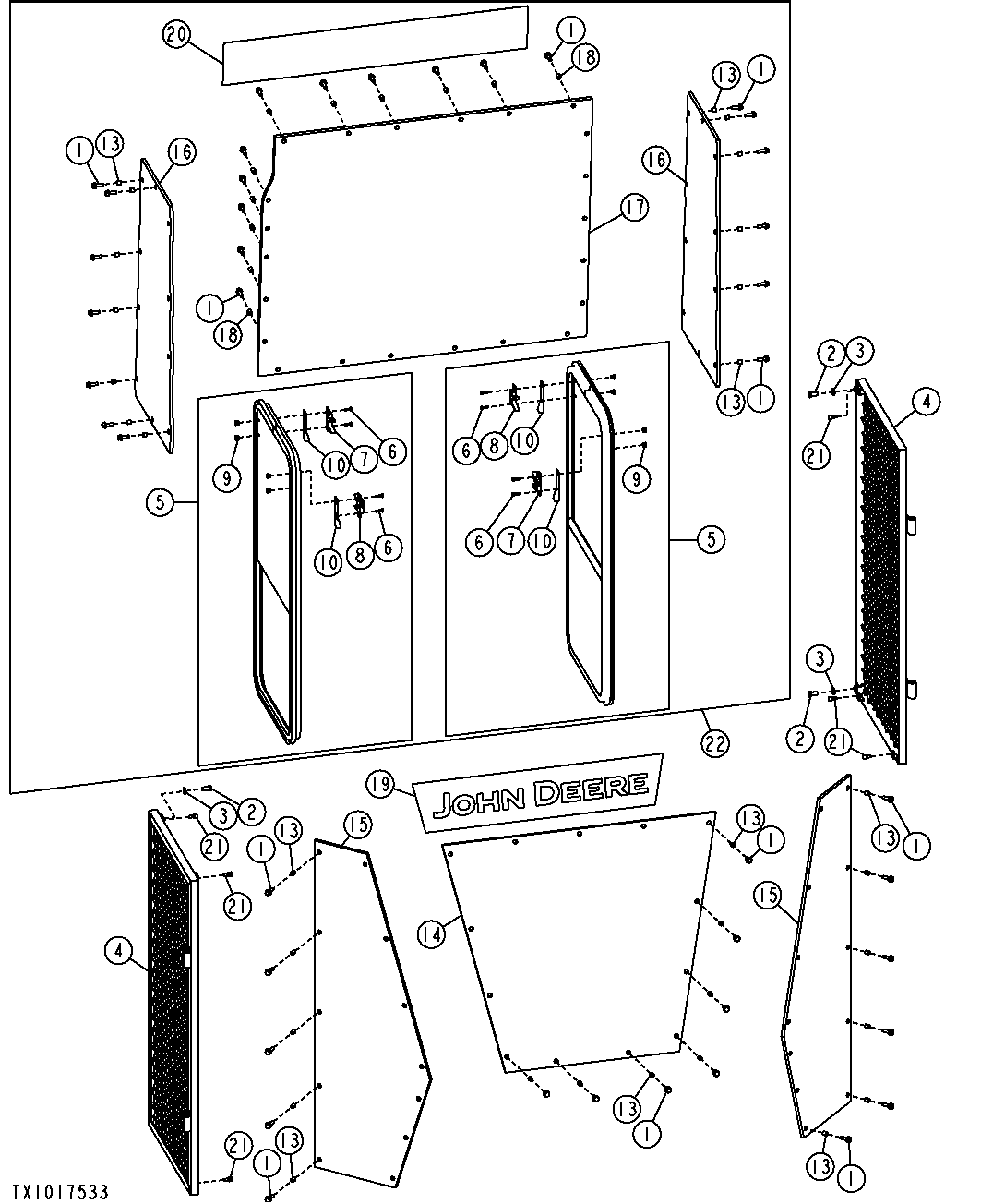

Cab Screens and Windows

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7867	79	Screw	M8 X 25
2	19M7938	4	Cap Screw	M10 X 20
3	24M7239	4	Washer	10.700 X 21 X 2.500 mm
4	AT146855	2	Screen	-
5	AT191268	2	Window	-
6	21H1455	8	Screw	0.190" X 3/4"
7	AT62821	2	Lock	-
8	AT62822	2	Lock	-
9	T66297	8	Nut	-
10	AT120248	4	Plate	-
13	T164945	57	Spacer	8.611 X 11.100 X 11.100 mm (0.339" X 7/16" X 7/16")
14	T186064	1	Windowpane	-
15	T186065	2	Windowpane	-
16	T186066	2	Windowpane	-
17	T186067	1	Windowpane	-
18	T186068	22	Spacer	8.610 X 11.100 X 14.400 mm (0.339" X 7/16" X 0.567")
19	T216308	1	Label	John Deere
20	T216309	1	Label	-
21	U43021	8	Bumper	-
22	AT191378	1	Window Kit	-
23	-	1	Part 21	Door Window Not Illustrated, (MF T62560) (CTL)
24	-	1	Part 22	Not Illustrated, (MF T166692) (CTL)
