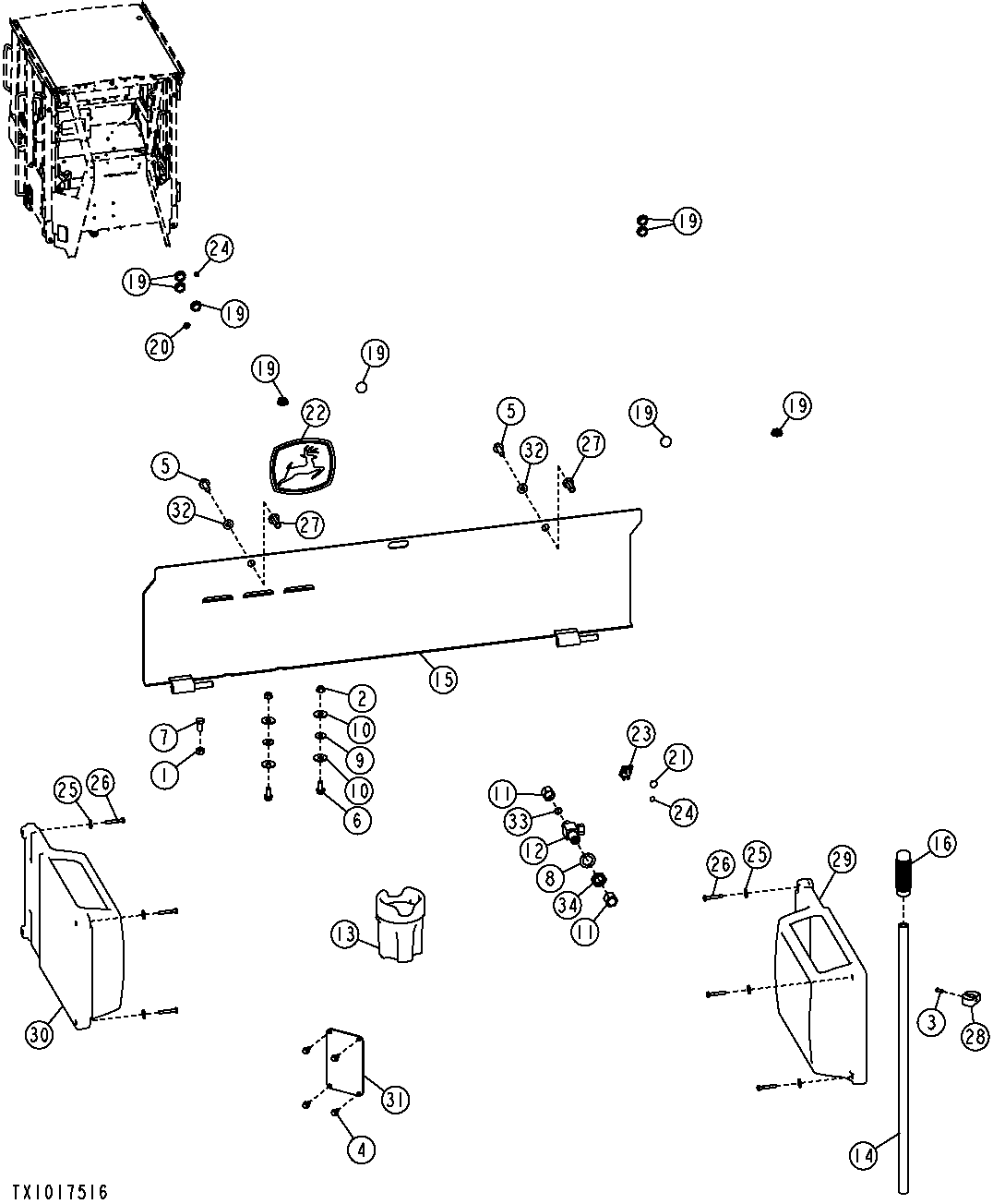

Cab and Canopy Trim

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	1	Nut	M10
2	14M7298	2	Flange Nut	M8
3	19M7640	1	Cap Screw	M5 X 12
4	19M7774	4	Screw	M6 X 12
5	19M7786	2	Screw	M10 X 30
6	19M7866	2	Screw	M8 X 20
7	19M7938	1	Cap Screw	M10 X 20
8	24H1660	1	Washer	57/64" X 1-3/8" X 0.060"
9	24M7207	2	Washer	8.400 X 24 X 2 mm
10	24M7296	4	Washer	10.500 X 30 X 2.500 mm
11	38H1416	2	Fitting	-
12	AT183612	1	Pressure Relief Valve	-
13	AT190780	1	Holder	-
14	AT214655	1	Pipe	-
15	AT325693	1	Cover	-
16	C3203E	1	Grip	-
19	H34597	9	Plug	-
20	H86832	1	Plug	-
21	H99452	1	Plug	-
22	JD5714	1	Label	-
23	M115279	1	Plug	-
24	R27983	2	Plug	-
25	24H1821	8	Washer	9/32" X 47/64" X 1/16"
26	T134874	8	Self-Locking Screw	M6 X 40
27	T148409	2	Nut	M10
28	T149830	1	Clip	-
29	T183299	1	Panel	(LH)
30	T204190	1	Panel	(RH)
31	T215619	1	Plate	-
32	T60920	2	Washer	9.931 X 22.225 X 1.270 mm (25/64" X 7/8" X 0.050")
33	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
34	T78716	1	Nut	20.625 mm (13/16")
35	-	1	Part 33	Not Illustrated, (MF T228203) (CTL 10ft.)
36	-	1	Part 34	Not Illustrated, (MF T166692) (CTL 1.25ft.)
