Arch Section (Pilot Grapple Valve) (Single Function)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT312346	1	Hydr./Pilot Control Valve	-
2	M4125T	2	O-Ring	-
3	T213993	2	Bushing	-
4	AT216589	1	Bolt	-
5	T103088	2	Washer	-
6	T213982	1	Sleeve	-
7	T102435	1	Compression Spring	-
8	T213980	1	Compression Spring	-
9	T102436	2	Sleeve	-
10	AT216587	2	Cap	-
11	H84318	4	O-Ring	-
12	T171072	4	Cap Screw	-
13	T103366	1	Drain Plug	-
14	U12547	1	O-Ring	-
15	T103365	1	Spring	-
16	T103364	1	Poppet	-
17	T103464	1	Ring	-
18	T103465	3	Seal	-
19	T169957	4	O-Ring	-
20	AT216586	2	Plug	INCLUDES R26448
21	R26448	1	O-Ring	-
22	AT169149	1	Pressure Relief Valve	(3500 PSI)
23	T154187	1	Back-Up Ring	-
24	AT124574	1	O-Ring	-
25	AT169153	1	Pressure Relief Valve	(2500 PSI)
26	T154187	1	Back-Up Ring	-
27	AT124574	1	O-Ring	-
28	AT170991	1	O-Ring Kit	-
29	AT170991	1	O-Ring Kit	-

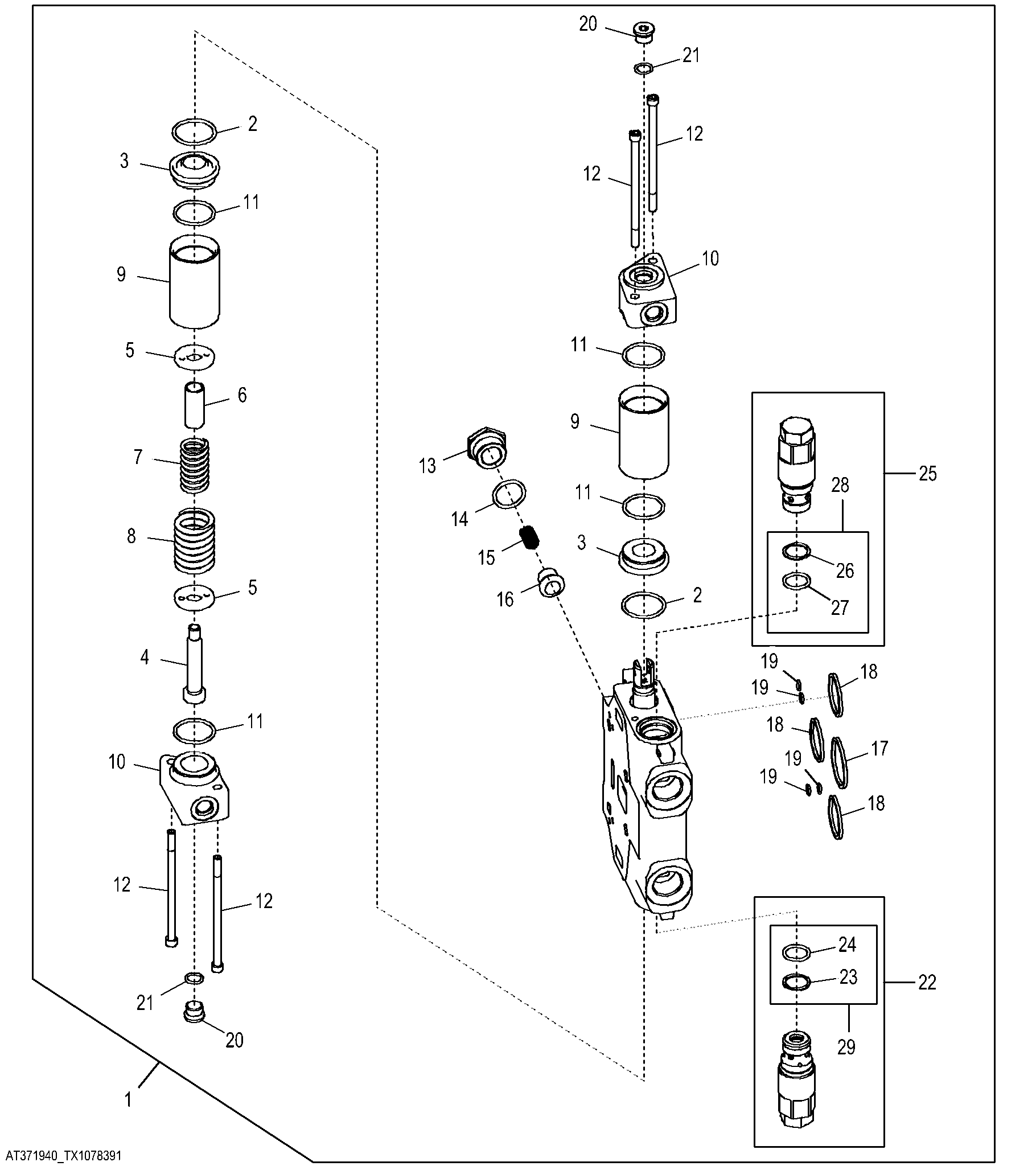

Arch Section (Pilot Grapple Valve) (Single Function)

Нет текстового описания
