Открытый узел

Fuel-Fired Coolant Heater Kit

Fuel-Fired Coolant Heater Kit

Fuel-Fired Coolant Heater Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

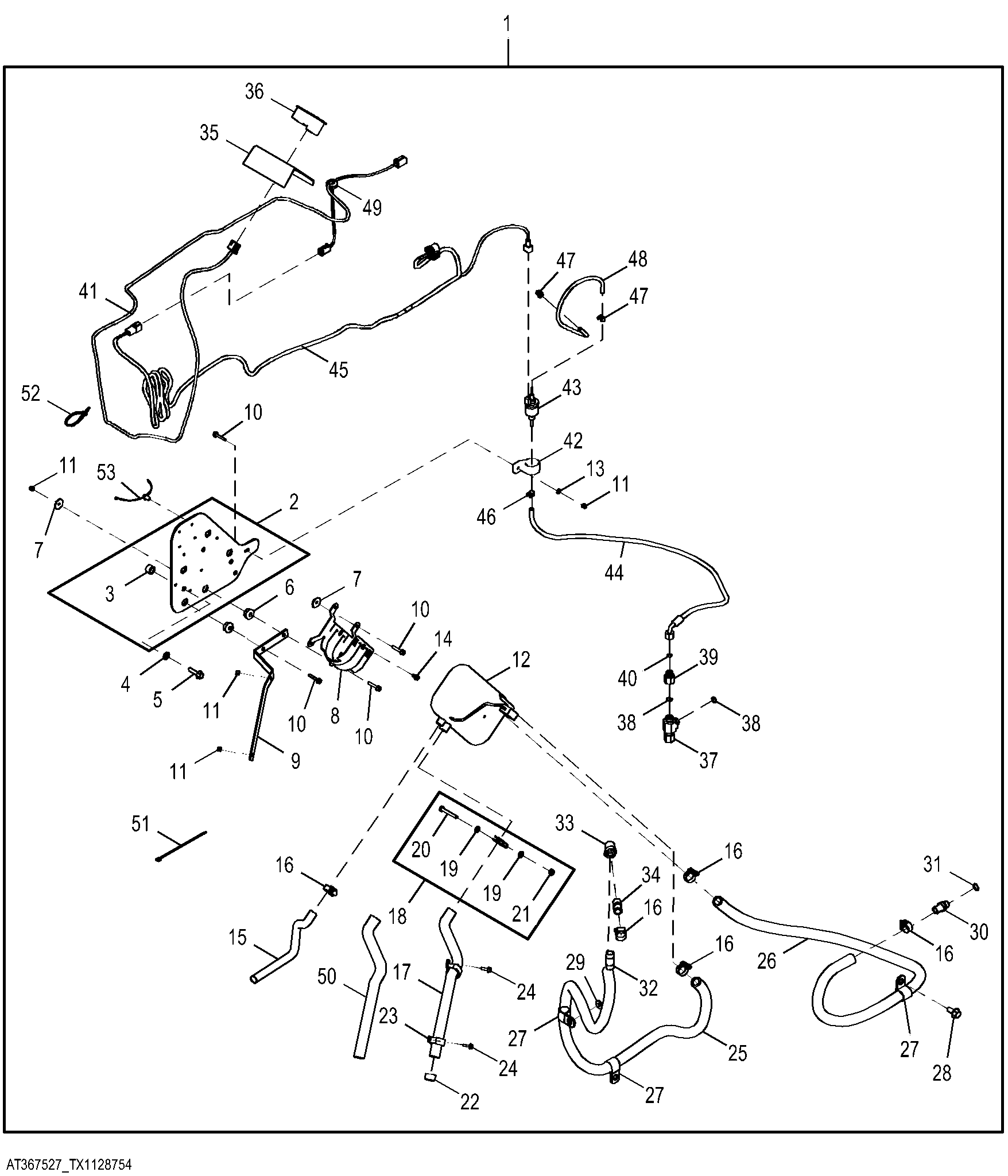

Fuel-Fired Coolant Heater Kit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	Whole Goods, AT367527 NLA
2	T258389	1	Bracket	SUB FOR AT433421
3	28H3400	3	Spacer	0.546" X 0.840" X 9/16", SUB FOR 28H2490
4	24M7239	3	Washer	10.700 X 21 X 2.500 mm
5	19M7835	3	Screw	M10 X 35
6	AT116162	5	Isolator	-
7	M142541	10	Washer	-
8	T208733	1	Bracket	-
9	T259128	1	Plate	-
10	19M7833	6	Screw	M6 X 35
11	N207956	9	Lock Nut	-
12	AT222697	1	Coolant Heater	-
13	24M7293	2	Washer	6.500 X 13 X 1.600 mm
14	19M7774	2	Screw	M6 X 12
15	T206127	1	Bulk Hose	-
16	AT301917	5	Hose Clamp	-
17	T206126	1	Exhaust Pipe	-
18	AT221605	1	Clamp	-
19	24M7238	2	Washer	8.700 X 17 X 2 mm
20	19M7981	1	Cap Screw	M8 X 55
21	14M7273	1	Nut	M8
22	T177575	1	Exhaust Cap	-
23	FF102523	2	Clamp	-
24	19M7862	3	Screw	M6 X 20
25	T228699	1	Hose	-
26	T228699	1	Hose	-
27	T153974	3	Clamp	-
28	19M7788	1	Screw	M12 X 25
29	24M7298	1	Washer	8.400 X 25 X 2 mm
30	R521324	1	Fitting	-
31	51M7043	1	O-Ring	15.300 X 2.200 mm
32	29H592	1	Threaded Nipple	1/2"
33	15H577	1	Elbow Fitting	1/2"
34	RE54885	1	Hose Fitting	-
35	T255630	1	Plate	-
36	AT221990	1	Digital Display	Timer Controller
37	38H1031	1	Tee Fitting	-
38	T77857	2	O-Ring	-
39	38H1481	1	Reducer	-
40	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
41	AT367737	1	Wiring Harness	Display Panel
42	AT307815	1	Isolator	-
43	AT223099	1	Fuel Pump	-
44	AT374126	1	Fuel Hose	-
45	AT366961	1	Wiring Harness	Coolant Heater
46	AT353137	1	Clamp	-
47	AT353138	2	Clamp	-
48	T257359	1	Hose	-
49	R62356	1	Grommet	-
50	T311333	1	Hose Guard	-
51	R44302	20	Tie Band	-
52	R44302	2	Tie Band	-
53	T209627	8	Clamp	Not Illustrated
