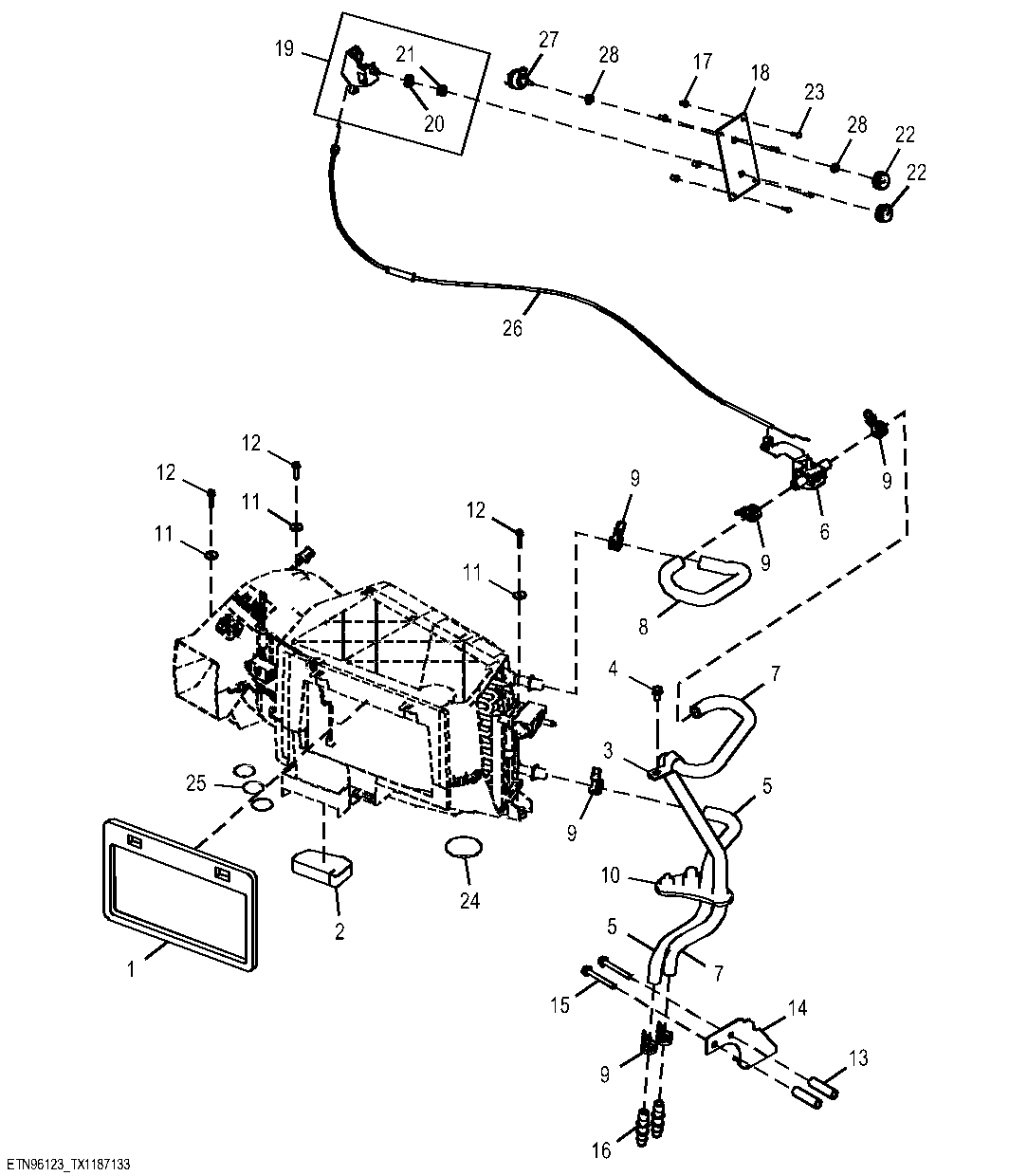

HVAC Module Lines and Control Cable (Heater Only) (681150 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T202742	1	Seal	Recirculation
2	T204124	1	Pad	-
3	T140924	1	Clamp	-
4	19M7865	1	Screw	M8 X 16
5	T245141	1	Hose	Heater Inlet
6	RE263090	1	Valve	Heater Valve
7	T261665	1	Hose	Heater Outlet
8	T261666	1	Hose	Heater Outlet
9	T184924	6	Hose Clamp	-
10	T166297	1	Grommet	-
11	24M7100	3	Washer	6.600 X 22 X 2 mm
12	37M7104	3	Screw	M6 X 30
13	28H3388	2	Bushing	0.493" X 0.675" X 2-3/8"
14	T315459	1	Bracket	-
15	19M7803	2	Screw	M8 X 70
16	T160492	2	Fitting	-
17	T82792	4	Nut	-
18	T228574	1	Instrument Panel	Climate Controls
19	RE46742	1	Control	Temperature Control
20	12H292	1	Lock Washer	1/2"
21	14H934	1	Nut	7/16"
22	AL76568	2	Knob	-
23	T82791	4	Screw	-
24	T206106	1	Label	Gray Circle
25	T186793	3	Label	Gray Circle
26	AT347919	1	Push Pull Cable	-
27	AT471493	1	Switch	Blower Speed Switch, SUB FOR RE43497
28	E46066	2	Nut	-
29	AT347919	1	Push Pull Cable	Temperature Control

HVAC Module Lines and Control Cable (Heater Only) (681150 - )
