Открытый узел

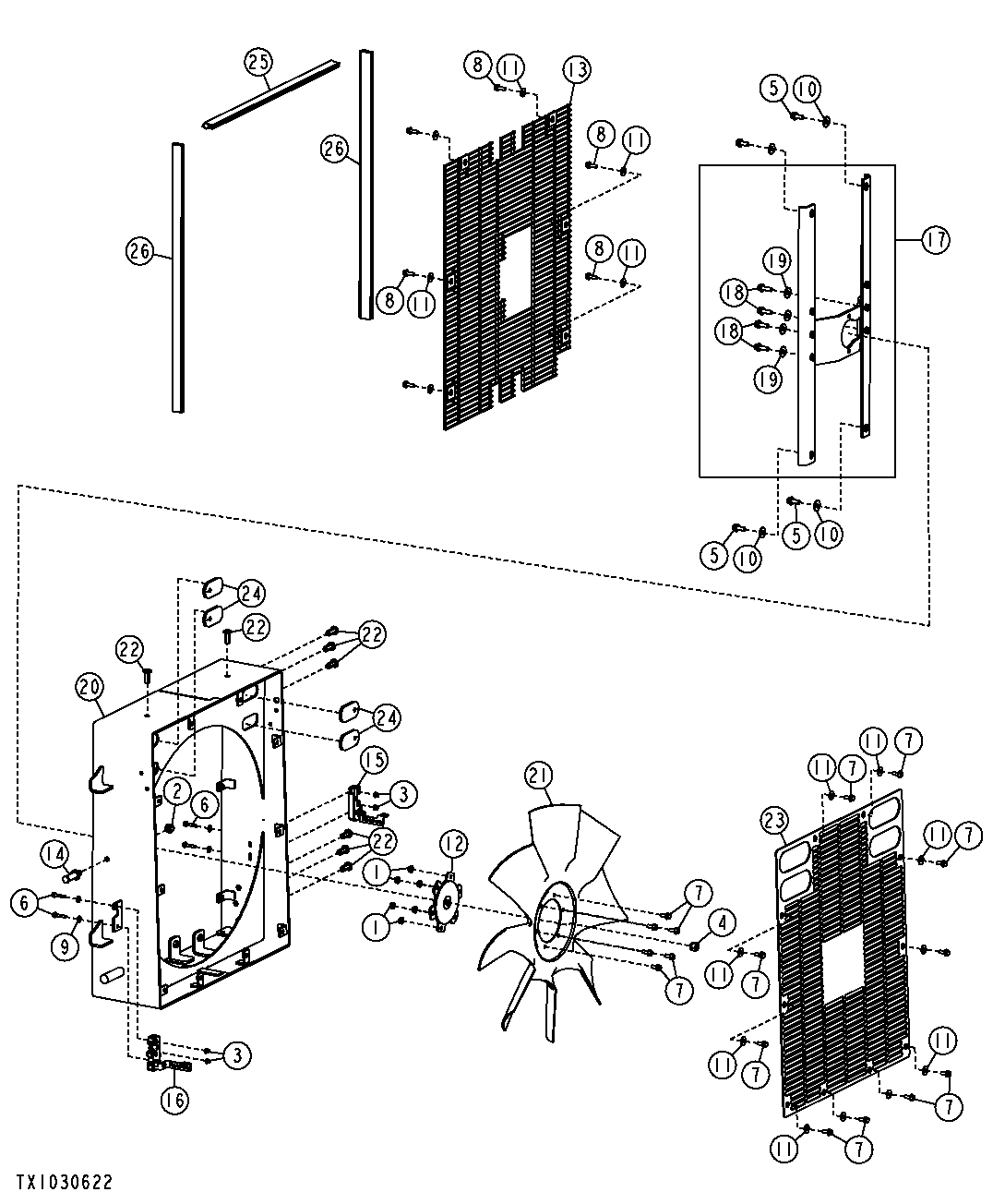

Door with Fan and Fan Guard ( - 619285)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	6	Flange Nut	M8
2	14M7299	1	Flange Nut	M12
3	14M7397	4	Lock Nut	M6
4	14M7540	1	Lock Nut	M14
5	19M7785	4	Screw	M10 X 25
6	19M7833	4	Screw	M6 X 35
7	19M7866	16	Screw	M8 X 20
8	19M7867	6	Screw	M8 X 25
9	24M7139	4	Washer	6.400 X 18 X 1.600 mm
10	24M7296	4	Washer	10.500 X 30 X 2.500 mm
11	24M7298	16	Washer	8.400 X 25 X 2 mm
12	AT210712	1	Hub	-
13	AT227579	1	Guard	-
14	AT301711	1	Striker	-
15	AT306930	1	Latch	-
16	AT306931	1	Latch	-
17	AT313598	1	Frame	-
18	19M7786	4	Screw	M10 X 30
19	24M7296	4	Washer	10.500 X 30 X 2.500 mm
20	-	1	Part 20	(SUB AT353400 AND AT354275) (AT318797 NLA)
21	AT318945	1	Fan	-
22	T148409	8	Nut	-
23	T195424	1	Guard	-
24	T201546	4	Grommet	-
25	T225606	1	Isolator	-
26	T225608	2	Isolator	-

Door with Fan and Fan Guard ( - 619285)

Нет текстового описания
