Main Wiring Harness (Powerllel™) (603811 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7784	4	Screw	M10 X 20
2	19M7810	4	Screw	M10 X 80
3	19M7811	1	Screw	M10 X 90
4	19M7865	14	Screw	M8 X 16
5	19M7877	1	Cap Screw	M14 X 30
6	28H3399	2	Spacer	0.493" X 0.675" X 2-3/4"
7	AH89557	1	Clip	-
8	AT227139	1	Wiring Harness	(ENGINE FRAME)
9	AT301026	1	Wiring Harness	(TRANSMISSION)
10	AT315406	1	Wiring Harness	(ENGINE)
11	AT318329	1	Wiring Harness	(LOADER FRAME)
12	AT322892	1	Wiring Harness	(REAR FRAME)
13	R44302	22	Tie Band	-
14	T29342	4	Washer	-
15	T64784	1	Clip	-
16	T67995	4	Clamp	-
17	T74416	14	Clamp	-
19	T75276	5	Clamp	-
20	14M7298	1	Flange Nut	M8
21	14M7396	2	Lock Nut	M8
22	19M7800	1	Screw	M8 X 50
23	19M7867	2	Screw	M8 X 25
24	19M8039	1	Screw	M8 X 80
25	24M7298	2	Washer	8.400 X 25 X 2 mm
27	T75197	7	Clamp	-
28	T147891	1	Bushing	10.570 X 19.050 X 27.550 mm (0.416" X 3/4" X 1.085")
29	T74412	1	Clamp	-

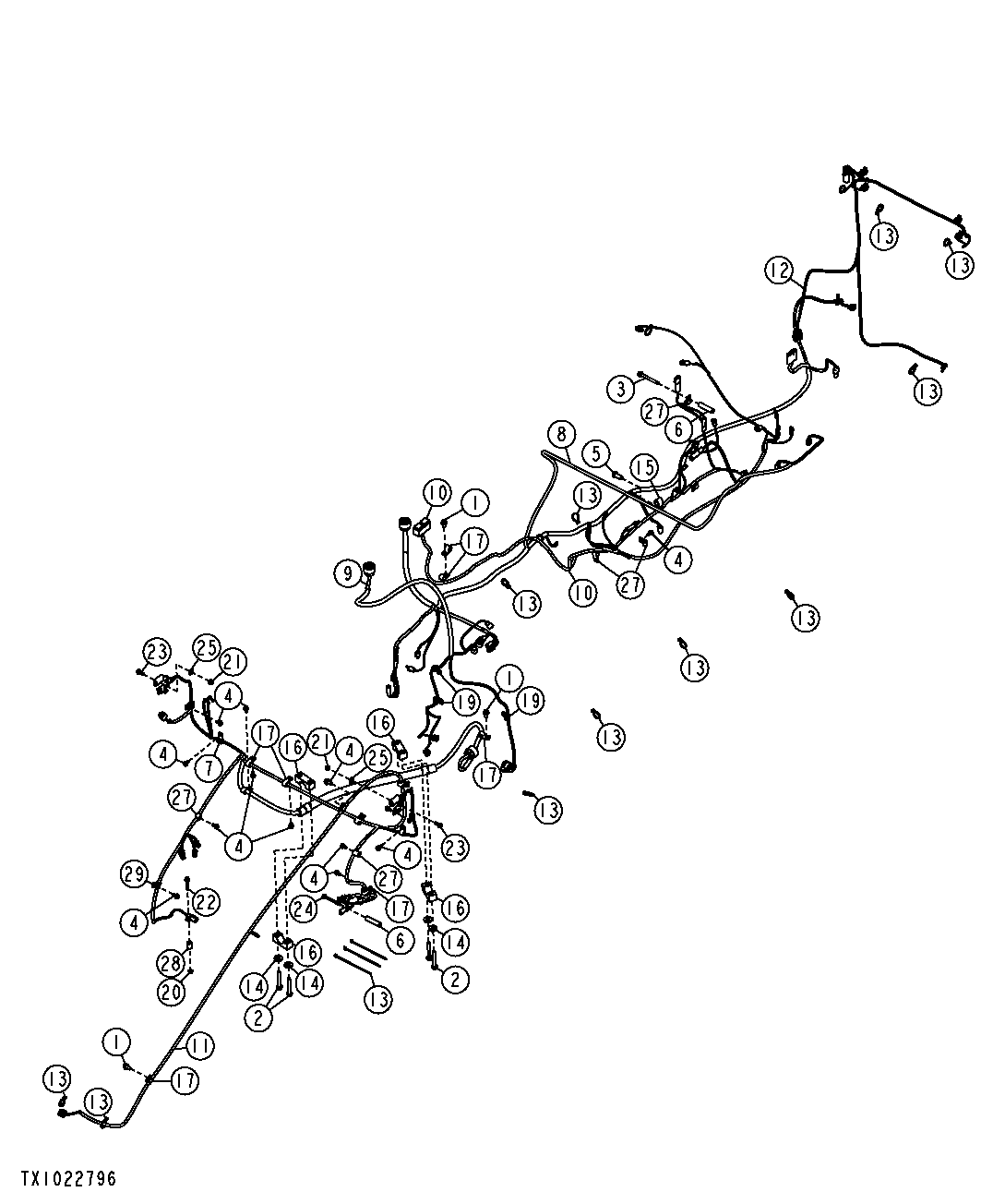

Main Wiring Harness (Powerllel™) (603811 - )

Нет текстового описания
