Открытый узел

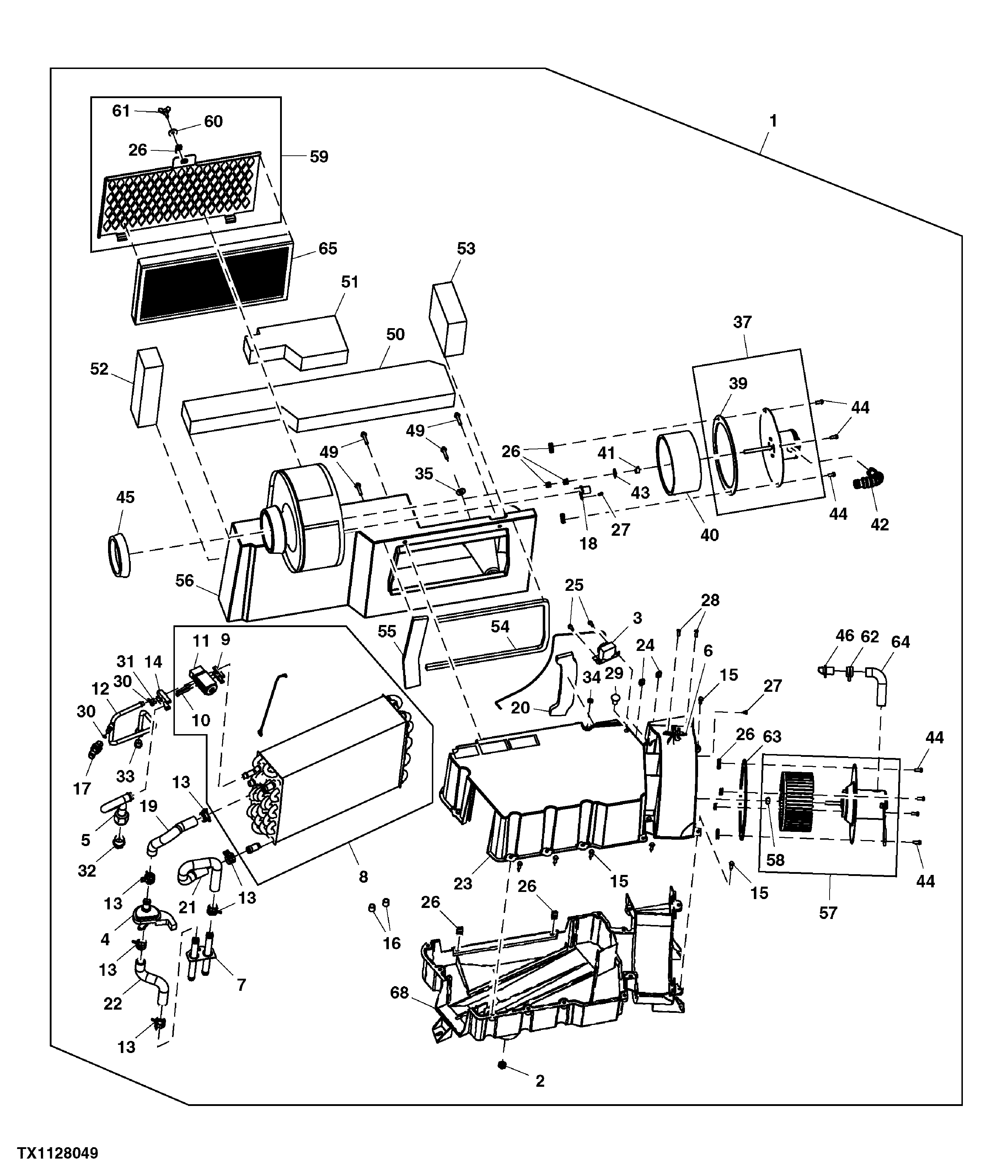

Heat Ventilation Air Conditioning Module Components

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SUB FOR AT223531, AT329722, NLA
2	14H934	1	Nut	7/16"
3	RE198074	1	Temperature Switch	SUB FOR AH144020
4	AT193500	1	Hand Operated Valve	-
5	AT210086	1	Structural Tube	-
6	AT433237	1	Resistor	SUB FOR AT318987 AND AT307197
7	AT219778	1	Hose	-
8	AT329723	1	Heat Exchanger	SUB FOR AT225899
9	L77943	1	Plate	-
10	PT11778	2	Bolt	SUB FOR M67176
11	RE174764	1	Valve	-
12	AT226309	1	Tube	-
13	R117721	6	Clamp	-
14	R125223	1	Plate	-
15	R129110	12	Screw	-
16	R50770	2	Cap	-
17	RE157329	1	Switch	-
18	RE36133	1	Tube	-
19	T170133	1	Hose	-
20	T59937	1	Isolator	-
21	T172933	1	Hose	-
22	T172934	1	Hose	-
23	T174109	1	Housing	Heat Ventilation Air Conditioning Upper
24	T178115	2	Clevis	-
25	T178116	2	Cap Screw	-
26	T178117	13	Clevis	-
27	T178118	1	Cap Screw	-
28	T178119	2	Cap Screw	-
29	T178120	1	Rivet	-
30	T178123	2	O-Ring	-
31	T178124	1	Screw	-
32	T178125	1	Plug	-
33	T178126	1	Plug	-
34	T178971	1	Grommet	-
35	24H1122	1	Washer	3/8" X 7/8" X 0.083"
37	AT225451	1	Blower Motor	-
38	R117721	1	Clamp	-
39	R121664	1	Seal	-
40	R121666	1	Impeller	-
41	R97332	1	Clip	-
42	R97336	1	Hose	-
42	T165169	1	Hose	-
43	T178127	1	Push Nut	-
44	T178251	8	Cap Screw	-
45	R119171	1	Seal	-
46	RE36133	1	Tube	-
49	T178130	4	Bolt	-
50	T178131	1	Isolator	-
51	T178132	1	Isolator	-
52	T178133	1	Isolator	-
53	T178134	1	Isolator	-
54	T178135	1	Isolator	-
55	T178136	1	Isolator	-
56	T180929	1	Air Plenum	-
57	-	1	Part 55	Blower Service Kit, SUB AT313282, AT224930, NLA
57	AT313282	1	Blower Kit	-
58	R97332	1	Clip	-
59	AT305405	1	Cover	-
60	24M7100	1	Washer	6.600 X 22 X 2 mm
61	T181524	1	Wing Screw	-
62	R117721	1	Clamp	-
63	R121664	1	Seal	-
64	R97336	1	Hose	-
65	T156471	1	Air Filter	-
67	R33259	1	O-Ring	-
68	T174110	1	Housing	Heat Ventilation Air Conditioning Lower

Heat Ventilation Air Conditioning Module Components

Нет текстового описания
