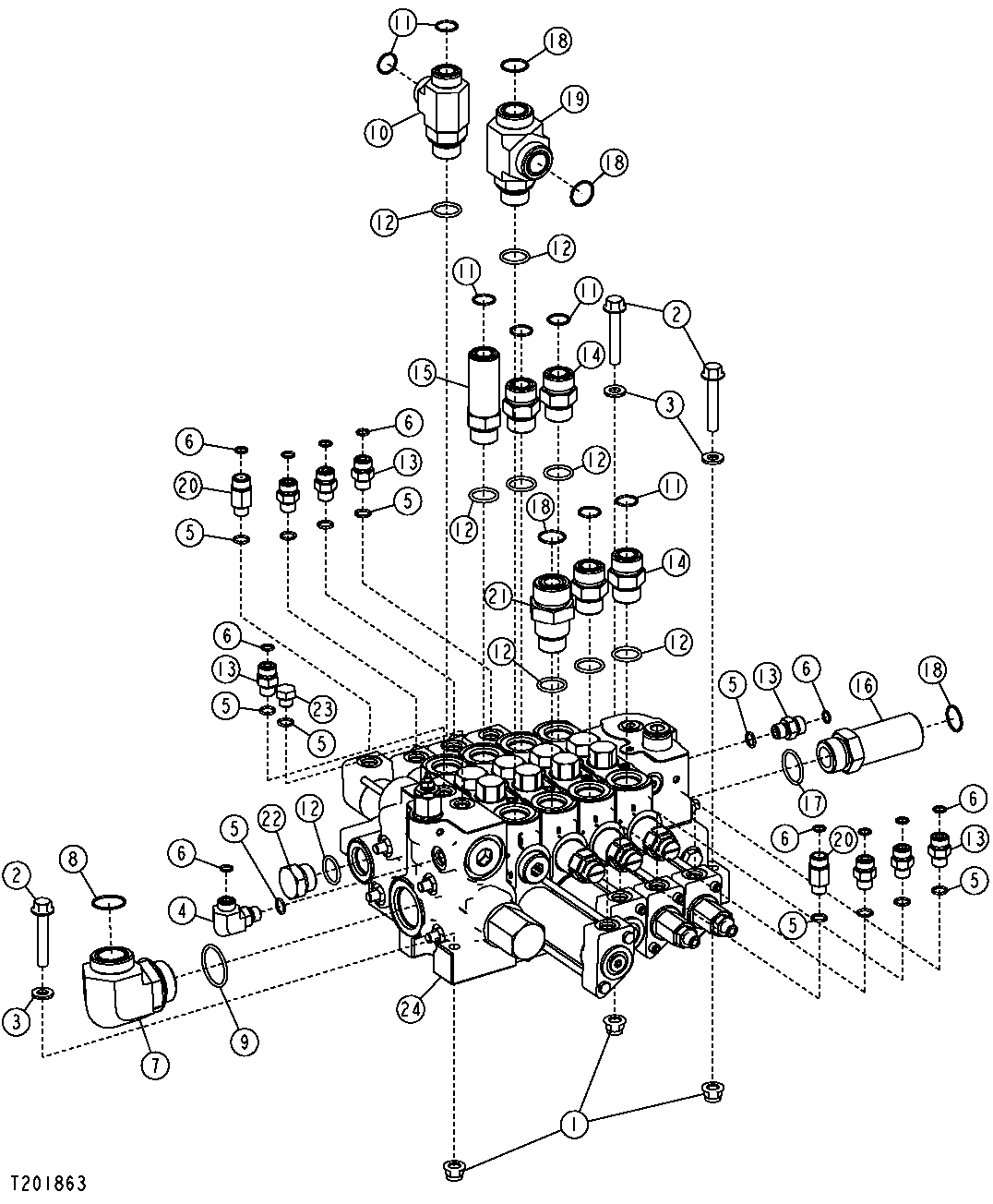

Four Spool Loader Control Valve (594433 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	3	Lock Nut	M10
2	19M7807	3	Screw	M10 X 60
3	24M7239	3	Washer	10.700 X 21 X 2.500 mm
4	38H1004	1	Elbow Fitting	-
5	R26448	6	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
6	T77613	4	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
7	38H1008	1	Elbow Fitting	-
8	T78612	1	O-Ring	29.870 X 1.778 mm (1.176" X 0.070")
9	U13639	1	O-Ring	37.465 X 2.997 mm (1.475" X 0.118")
10	38H1026	1	Tee Fitting	-
11	T77858	4	O-Ring	-
12	U12547	6	O-Ring	-
13	38H1160	1	Adapter Fitting	-
14	38H1163	1	Adapter Fitting	-
15	38H1215	1	Adapter Fitting	-
16	38H1216	1	Adapter Fitting	-
17	R29936	1	O-Ring	-
18	T76938	3	O-Ring	-
19	38H1572	1	Tee Fitting	-
20	AT220096	2	Check Valve	-
21	T210479	1	Fitting	-
22	R27175	1	Drain Plug	-
23	R27218	1	Fitting Plug	-
24	AT308389	1	Hyd Actuated Control Valve	-
24	AT314026	4	Rod	(4-SPOOL STUD ASSEMBLY), (NOT ILLUSTRATED)

Four Spool Loader Control Valve (594433 - )
