Boom-Height Kick-Out / Return-to-Carry (Tool Carrier)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T202813	1	Bracket	-
2	R11151	1	Lock Nut	-
3	AT304620	1	Bracket	-
4	AT304860	1	Bracket	-
6	T82861	1	Bushing	-
7	RE261354	1	Sensor	(SUB FOR RE56165)
8	AT226301	1	Actuator	(NOT ILLUSTRATED)
9	A4365R	3	O-Ring	6.071 X 1.778 mm (0.239" X 0.070")
10	R72653	1	Snap Ring	-
11	24M7239	5	Washer	10.700 X 21 X 2.500 mm
12	R86457	1	Support	-
13	P48347	2	O-Ring	17.120 X 2.616 mm (0.674" X 0.103"), (NOT ILLUSTRATED)
14	24M7027	2	Washer	5.300 X 10 X 1 mm
15	14M7360	2	Lock Nut	M5
16	19M8834	2	Cap Screw	M5 X 45
17	T197144	1	Bushing	-
18	19M7806	1	Screw	M10 X 50
19	14M7296	5	Flange Nut	M10
20	14M7400	1	Lock Nut	M10
21	19M7784	1	Screw	M10 X 20
22	T195210	1	Torsion Spring	-
23	24M7180	2	Washer	13 X 37 X 3 mm
24	14M7299	2	Flange Nut	M12
25	19M7785	2	Screw	M10 X 25
26	19M7791	2	Bolt	M12 X 40
27	AT45678	1	Cam Follower	-
28	19M7789	1	Screw	M12 X 30

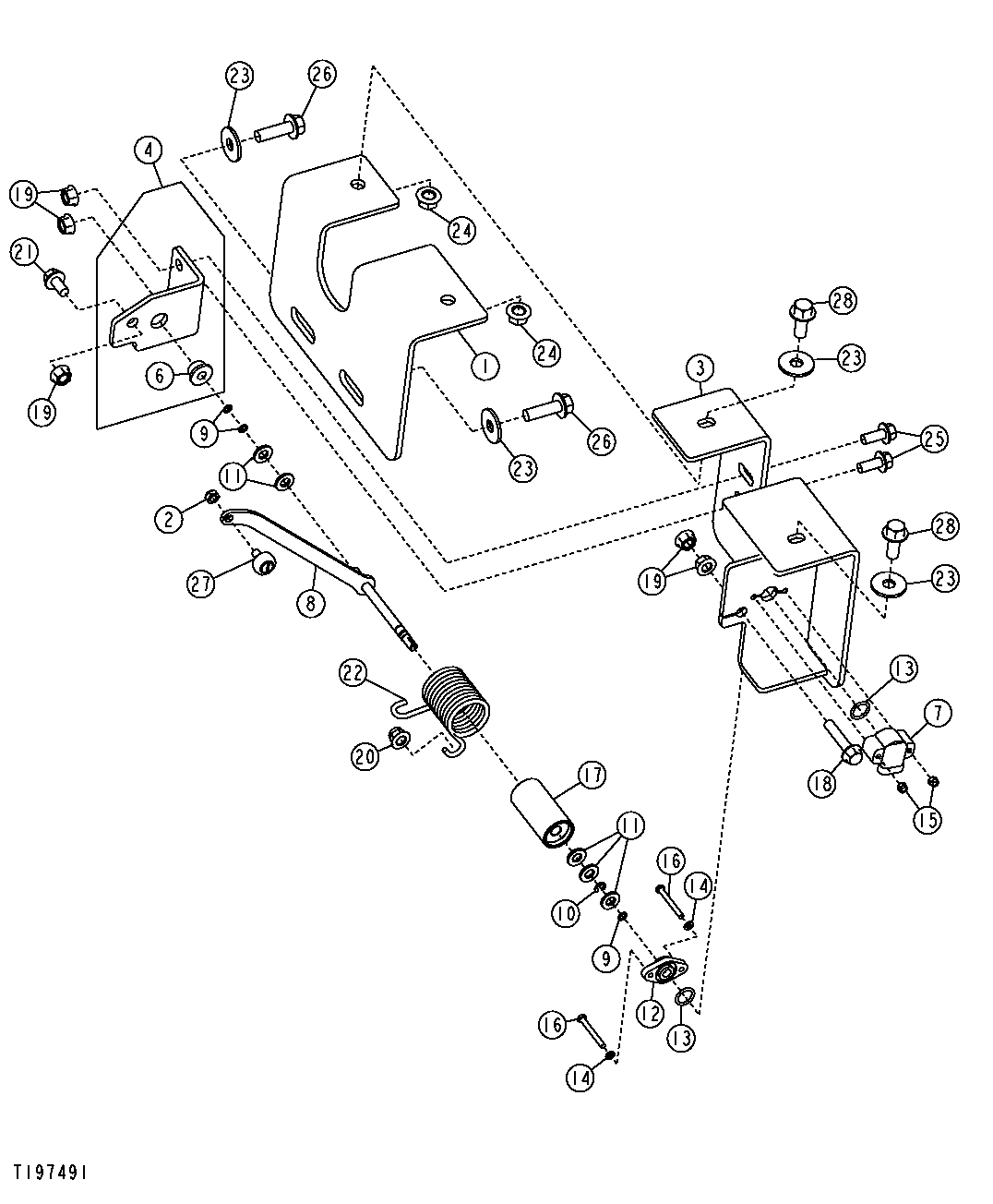

Boom-Height Kick-Out / Return-to-Carry (Tool Carrier)
