Ride Control (For Use With Tool Carrier or Log Loader)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7788	2	Screw	M12 X 25
2	T146480	2	Strap	-
3	T148075	1	Angle	-
4	19M8292	1	Screw	M10 X 50
5	T146490	2	Clamp	-
6	19M7785	3	Screw	M10 X 25
7	AT161524	1	Oil Line	-
8	T76938	6	O-Ring	-
9	38H1037	3	Elbow Fitting	-
10	R29936	5	O-Ring	-
11	38H1164	1	Adapter Fitting	-
12	38H1037	1	Elbow Fitting	-
13	AT163258	1	Hyd Actuated Control Valve	-
13	AT147166	1	Seal Kit	-
14	19M7898	2	Screw	M10 X 130
15	T78974	1	Clamp	-
16	14M7296	1	Flange Nut	M10
17	AT162110	1	Line	BOOM HEAD
18	AT162111	1	Line	BOOM ROD
19	AT162108	1	Line	BOOM LOWER
20	AT162109	1	Line	BOOM RAISE
21	AT161526	1	Oil Line	RETURN
22	38H1002	1	Tee Fitting	-
23	T76938	2	O-Ring	-
24	T76938	1	O-Ring	-
25	38H1094	3	Elbow Fitting	TO PILOT LINES
26	T77613	3	O-Ring	-
27	12M6680	2	Lock Washer	12.500 mm
28	14M7296	2	Flange Nut	M10
29	AT162942	1	Control	RIDE (ALSO INCLUDES ACCUMULATOR, HARNESS AND LABELS)

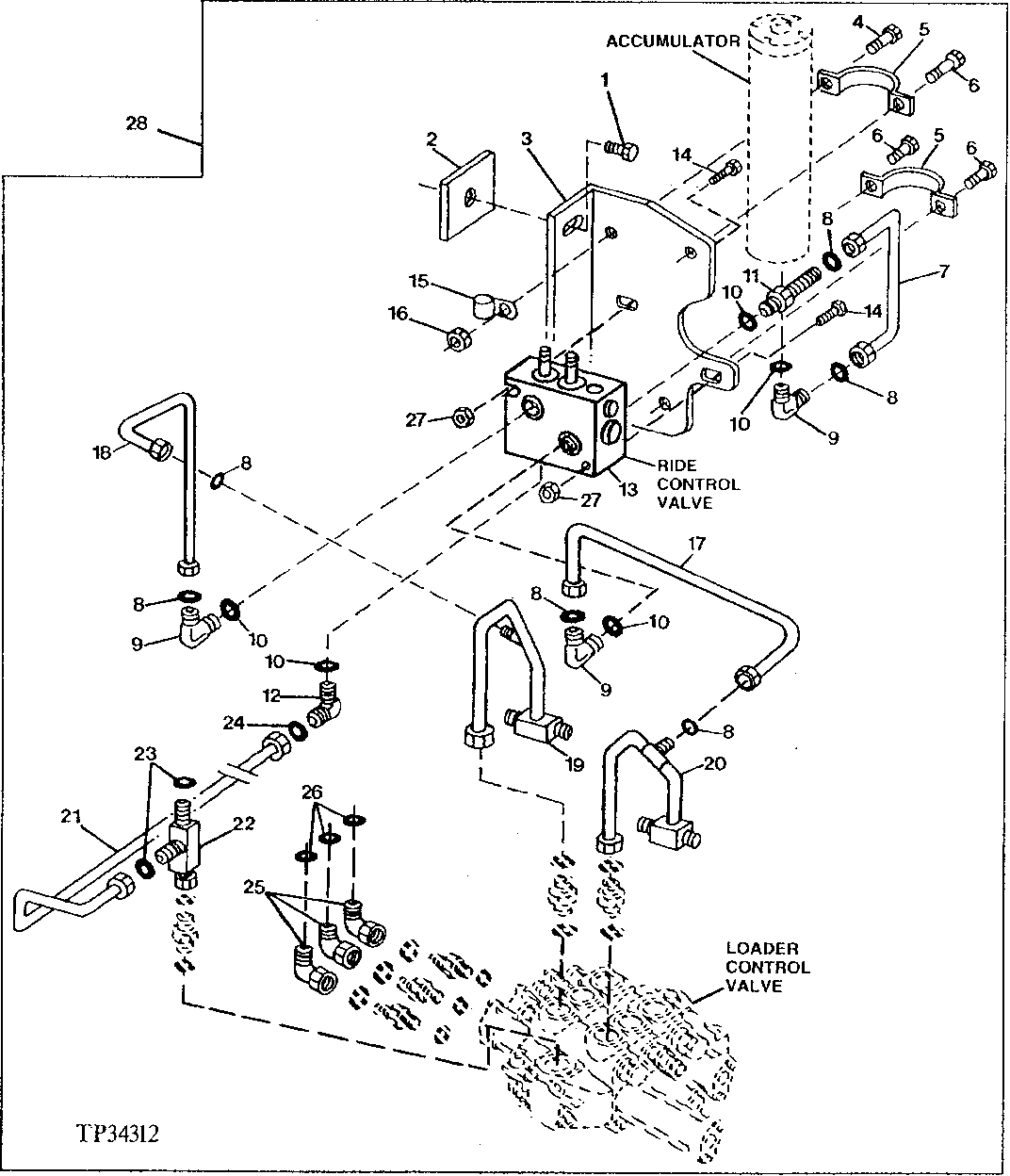

Ride Control (For Use With Tool Carrier or Log Loader)
