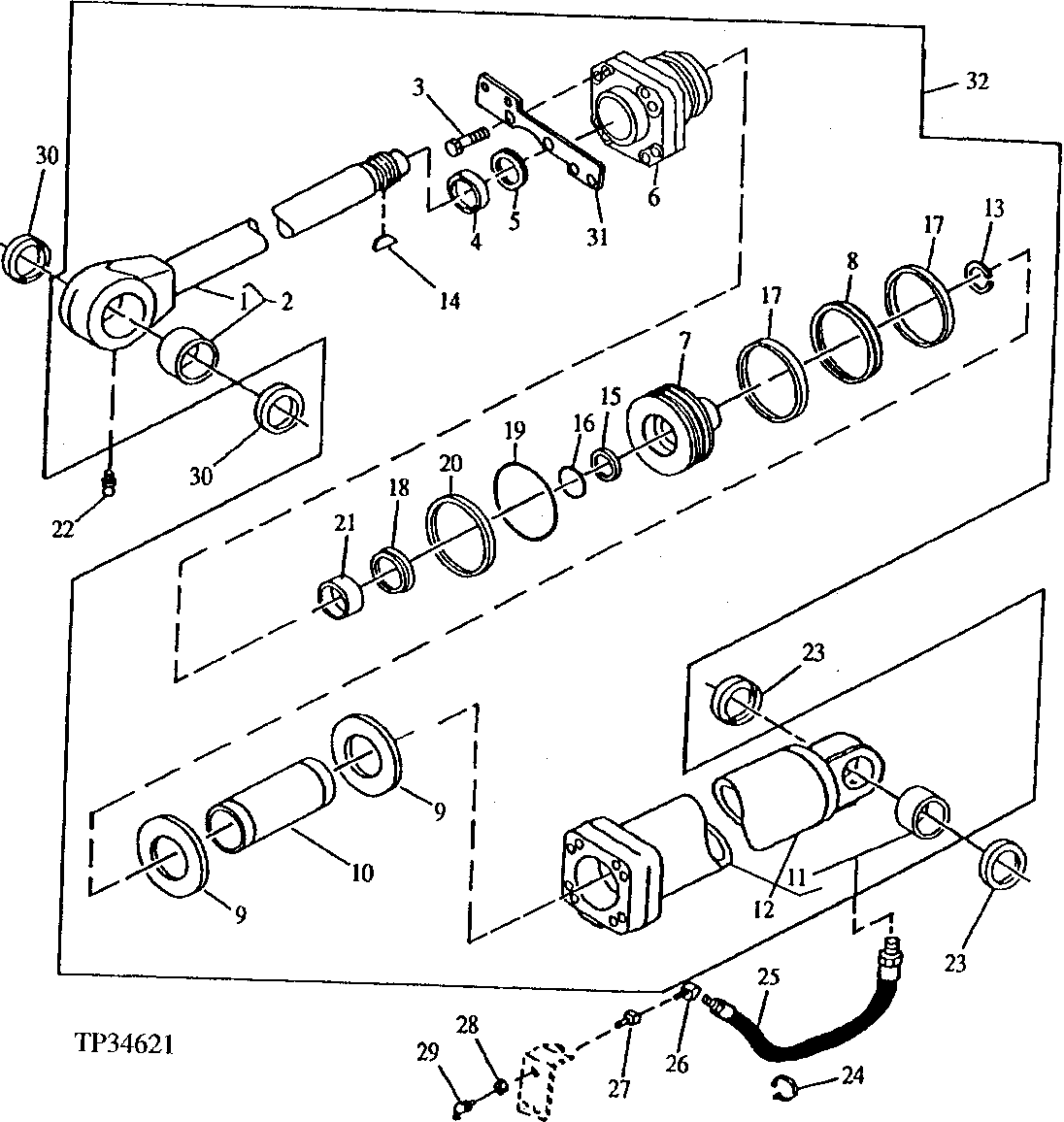

Replacement Bucket Cylinder (For Use With Tool Carrier or Log Loader)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R85184	1	Bushing	-
2	RE32251	1	Hydraulic Cylinder Rod	-
3	19M8629	8	Screw	M20 X 70, (K)
4	RE25148	1	Seal	(RK)
5	RE25149	1	Seal	(RK)
6	H145439	1	Hydr. Cylinder Rod Guide	(K)
7	R93778	1	Piston	-
8	RE25146	1	Seal	(BK)
9	R92703	2	Washer	-
10	R92702	1	Bushing	-
11	R92718	1	Bushing	-
12	AH142082	1	Hydraulic Cylinder Barrel	(K)
13	R86103	1	Snap Ring	-
14	R86102	1	Key	-
15	R80521	2	Back-Up Ring	(RK)
16	U12331	1	O-Ring	(RK)
17	R85228	2	Wear Ring	(BK)
18	RE25150	1	Seal	(RK)
19	H88900	1	O-Ring	(BK)
20	R98669	1	Back-Up Ring	(BK)
21	R85230	1	Back-Up Ring	(RK)
22	JD7799	1	Lubrication Fitting	-
23	T119687	2	Seal	-
24	R44302	4	Tie Band	-
25	AT116009	1	Hydraulic Hose	-
26	JD7801	1	Lubrication Fitting	45°
27	R36311	1	Fitting	-
28	E12379	1	Nut	-
29	JD7788	1	Lubrication Fitting	45% X 20.574 mm en_USLONG (0.810" en_USLONG)
30	T102206	2	Seal	-
31	H148324	1	Bracket	(K)
32	AH141251	1	Hydraulic Cylinder	(SUB FOR AH136544)

Replacement Bucket Cylinder (For Use With Tool Carrier or Log Loader)

Нет текстового описания
