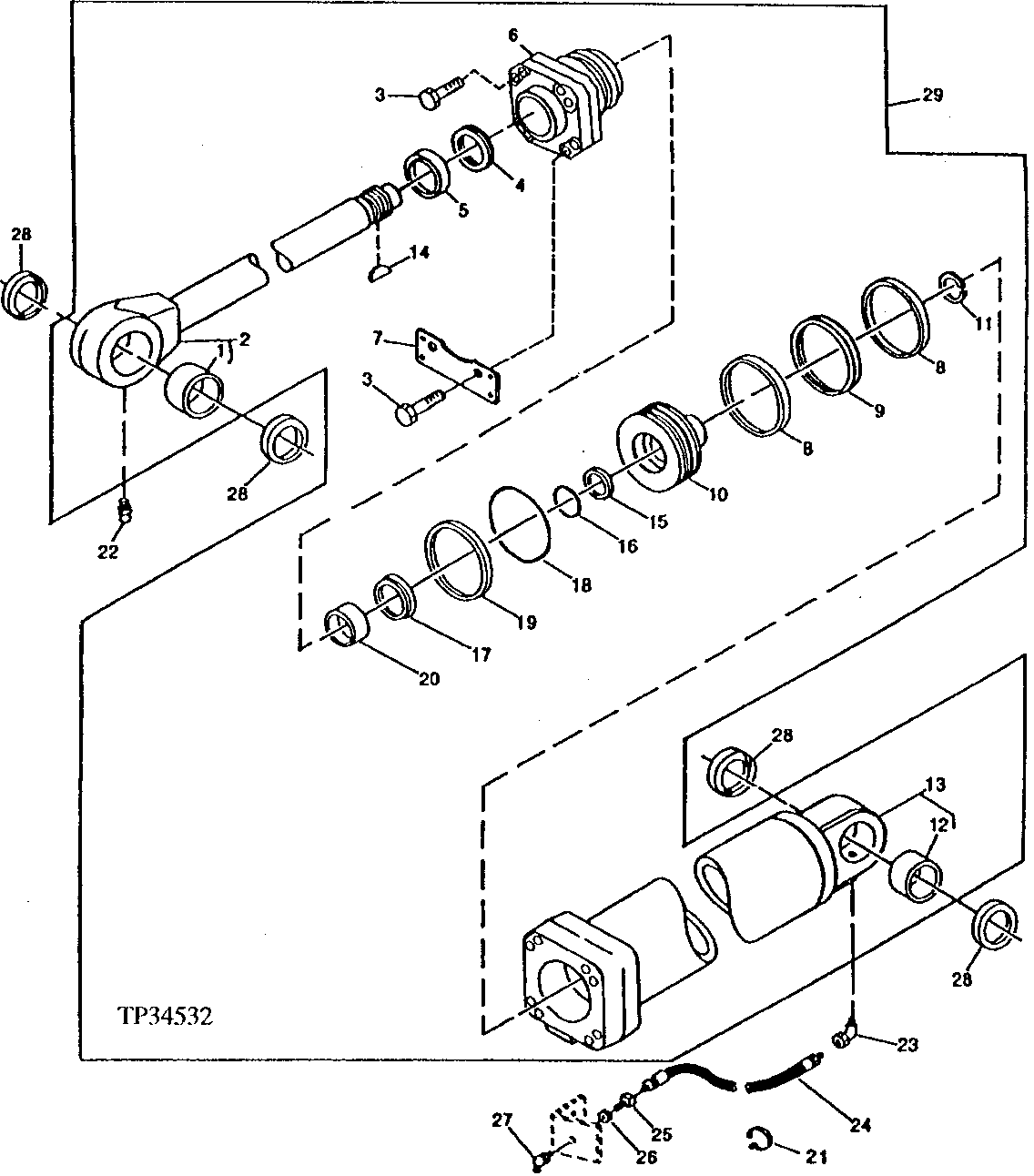

REPLACEMENT BUCKET CYLINDER (544E)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R85184	1	Bushing	-
2	RE25088	1	Hydraulic Cylinder Rod	-
3	19M8656	8	Screw	M16 X 60
4	RE30121	1	Seal	(RK)
5	RE22777	1	Seal	(RK)
6	H145438	1	Hydr. Cylinder Rod Guide	-
7	H145568	1	Bracket	-
8	R85192	2	Wear Ring	(BK)
9	RE25102	1	Seal	(BK)
10	R93777	1	Piston	-
11	R90646	1	Snap Ring	-
12	R85184	1	Bushing	-
13	AH139466	1	Hydraulic Cylinder Barrel	-
14	R83215	1	Shaft Key	-
15	R86290	2	Back-Up Ring	(RK)
16	R26282	1	O-Ring	(RK)
17	RE22776	1	Seal	(RK)
18	R78818	1	Back-Up Ring	(BK)
19	T38485	1	O-Ring	(BK)
20	R83213	1	Wear Ring	(RK)
21	R44302	1	Tie Band	-
22	JD7844	1	Lubrication Fitting	-
23	T56112	1	Elbow Fitting	-
24	AT103107	1	Grease Hose	1/8" X 1100 mm (43-1/4") X 1/8"
25	R36311	1	Fitting	-
26	E12379	1	Nut	-
27	JD7788	1	Lubrication Fitting	-
28	T102206	4	Seal	-
29	AH139262	1	Hydraulic Cylinder	-
..	AH216299	1	Hydraulic Cylinder Kit	BORE REPAIR (INCLUDES PARTS MARKED (BK)), (SUB FOR AH137209 OR AH176126)
..	RE25151	1	Hydraulic Cylinder Kit	ROD REPAIR (INCLUDES PARTS MARKED (RK))
