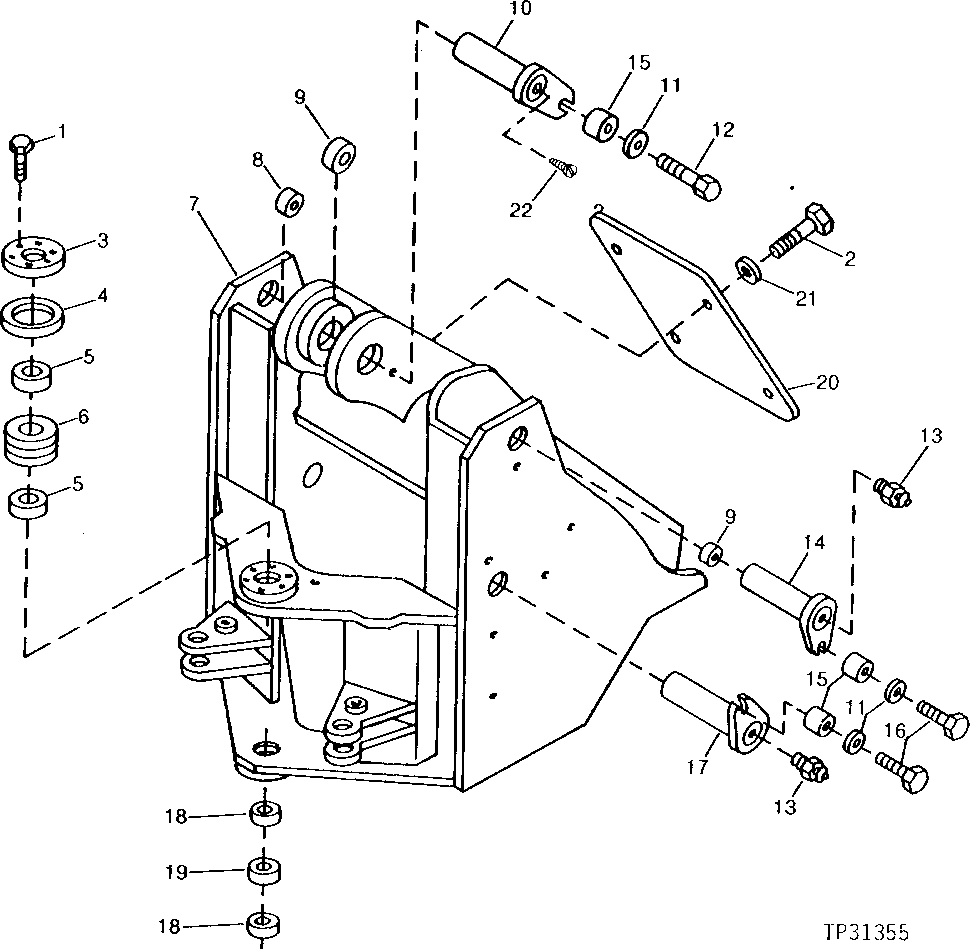

Loader Frame (For Use With Tool Carrier or Log Loader)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7493	6	Cap Screw	M12 X 40
2	19M7662	4	Cap Screw	M10 X 30
3	T73708	1	Cover	-
4	T64494	1	Shim	0.13 MM (.005")
4	T64493	1	Shim	0.25 MM (.010")
4	T64492	1	Shim	0.51 MM (.020")
5	T50067	2	SEAL	-
6	AT61251	1	Self-Aligning Bushing	-
7	AT117080	1	Frame	CONVENIENCE ASSEMBLY
7	AT151385	1	Frame	CONVENIENCE ASSEMBLY
8	T102171	1	Washer	-
9	H64713	1	Washer	-
10	AT103279	1	Pin Fastener	(BUCKET CYLINDER TO LOADER FRAME)
11	R20135	5	Washer	-
12	19M8029	1	Cap Screw	M16 X 30
13	T162396	4	Lubrication Fitting	(SUB FOR JD7798)
14	AT102270	2	Pin Fastener	(BOOM TO LOADER FRAME)
15	T143667	4	Bushing	-
16	19M7489	4	Cap Screw	M16 X 45
17	AT115977	2	Pin Fastener	(BOOM CYLINDER TO LOADER FRAME)
18	T102206	2	Seal	-
19	T102525	1	Bushing	-
20	T101490	1	Cover	-
21	24H1308	4	Washer	13/32" X 1" X 0.134"
22	37M7078	1	Screw	M10 X 16

Loader Frame (For Use With Tool Carrier or Log Loader)
