Loader Control Valve to Bucket Cylinder Hydraulics (For Use With Tool Carrier or Log Loader)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U13639	1	O-Ring	-
2	38H1008	1	Elbow Fitting	-
3	T78612	4	O-Ring	-
4	AT115966	1	Oil Line	-
5	38H1053	1	Elbow Fitting	-
6	24H1561	2	Washer	1-3/4" X 2-3/4" X 0.060"
7	T123769	1	Bracket	-
8	T78714	1	Nut	-
9	19M7662	2	Cap Screw	M10 X 30
10	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
11	14M7274	2	Nut	M10
12	AT116091	2	Hydraulic Hose	-
13	19M7810	2	Screw	M10 X 80
14	R29936	2	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
15	R35023	4	CLAMP	-
16	AT115964	1	Oil Line	RIGHT
16	AT151830	1	Oil Line	TUBE, BUCKET RIGHT TANDEM VALVE
17	AT115965	1	Oil Line	LEFT
17	AT151831	1	Oil Line	TUBE, BUCKET LEFT TANDEM VALVE
18	38H1216	2	Adapter Fitting	-
19	T76938	2	O-Ring	-
20	T78612	1	O-Ring	-
21	R29936	1	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")

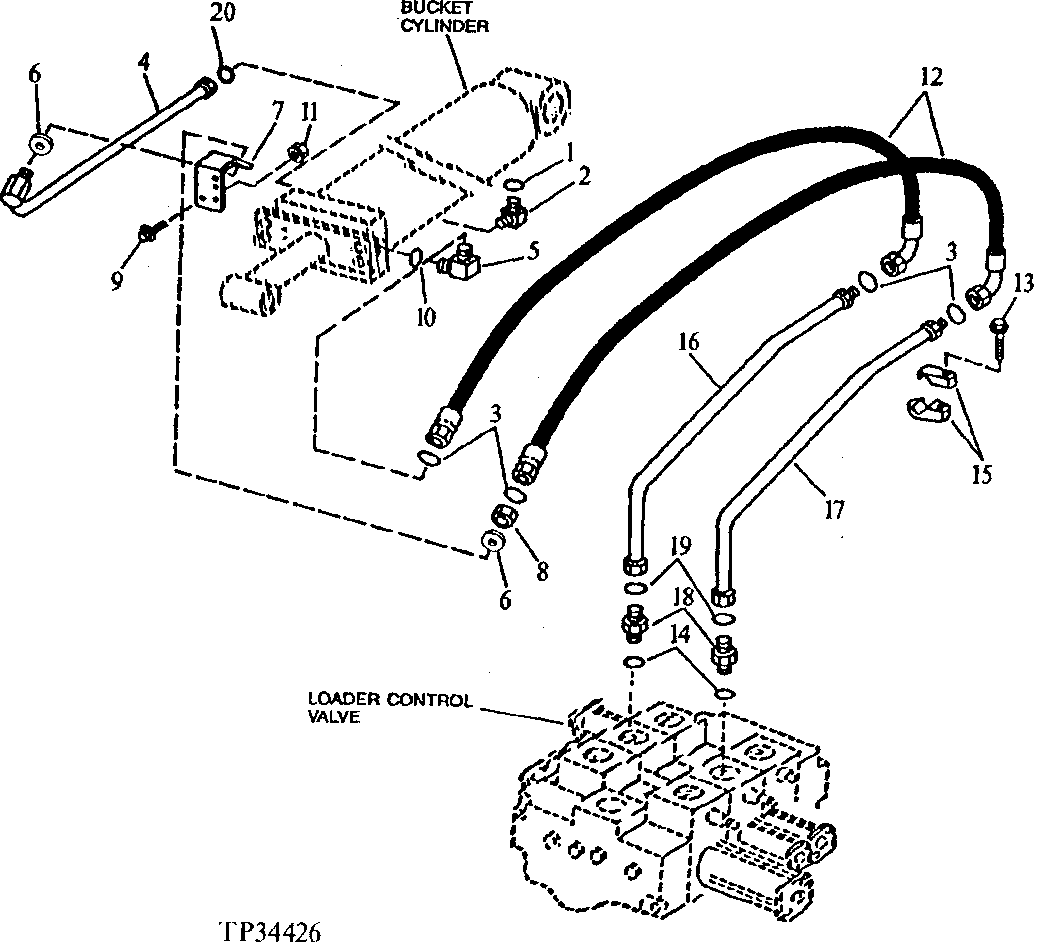

Loader Control Valve to Bucket Cylinder Hydraulics (For Use With Tool Carrier or Log Loader)
