Boom Cylinder (For Use With Tool Carrier or Log Loader)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R85185	1	Bushing	-
2	RE32252	1	Rod	-
3	19M8420	4	Cap Screw	M22 X 80
4	R90521	4	Washer	-
5	-	1	Part 5	(RK) ( R89576 NLA)
6	-	1	Part 6	(SUB H146521 ) (ALSO ORDER H141310 AND H142153)( R85187 NLA)
6	H146521	1	Hydr. Cylinder Rod Guide	-
7	R83213	1	Wear Ring	(RK)
8	R93776	1	Piston	-
9	RE30162	1	Seal	(BK)
10	R90653	2	Wear Ring	(BK)
11	R83216	1	Snap Ring	-
12	R85185	1	Bushing	-
13	RE33262	1	Hydraulic Cylinder Barrel	(SUB AH143606 BARREL KIT WHICH INCLUDES AH142081 BARREL WITH CAP, H145437 ROD GUIDE, AND (8) 19M8656)
14	R83215	1	Shaft Key	-
15	R86290	2	Back-Up Ring	(RK)
16	R26282	1	O-Ring	(RK)
17	RE22776	1	Seal	(RK)
18	E49244	1	O-Ring	(BK)
19	R98667	1	Back-Up Ring	(BK)
20	RE30121	1	Seal	-
21	RE22777	1	Seal	(RK)
22	JD7844	1	Lubrication Fitting	-
23	T102136	8	Seal	-
24	H142153	1	Sealing Washer	(BK)
25	H141310	1	Spacer	-
26	-	1	Part 27	(SUB AH141250)( AH136532 NLA)

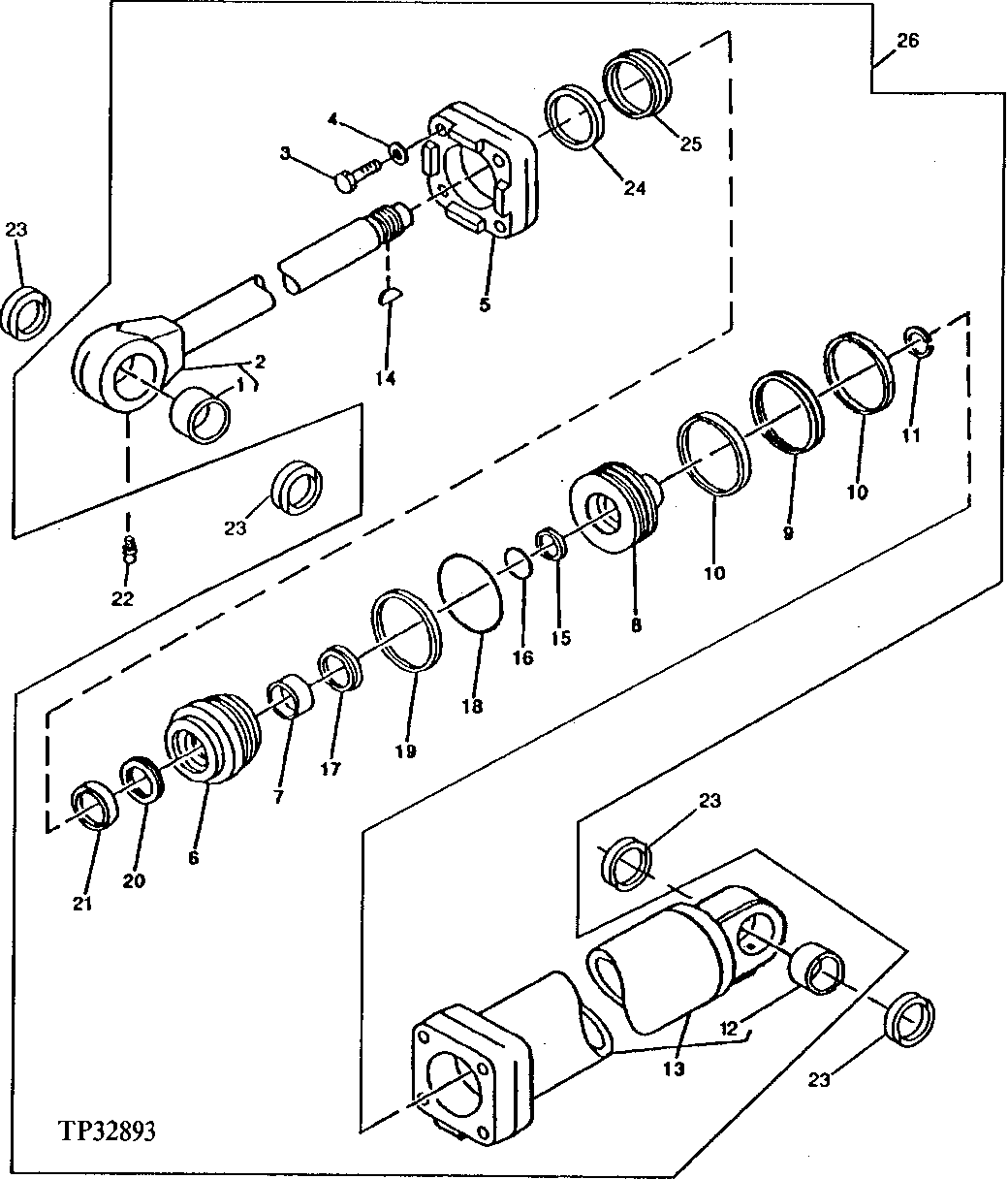

Boom Cylinder (For Use With Tool Carrier or Log Loader)
