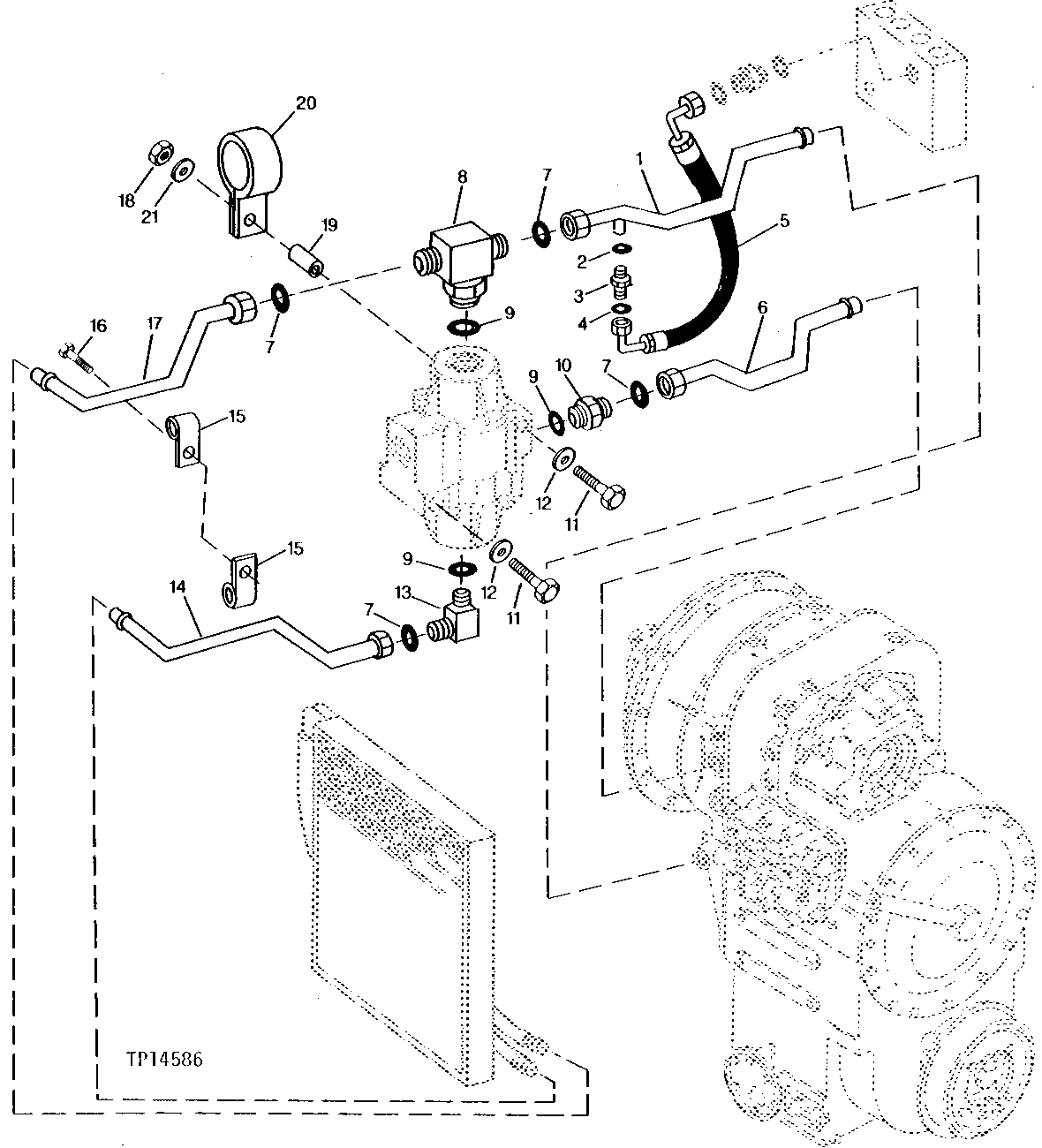

THERMAL BYPASS VALVE AND HYDRAULICS [01D16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT84247	1	OIL TUBE	-
2	R26448	1	O-Ring	-
3	38H1160	1	Adapter Fitting	-
4	T77613	1	O-Ring	-
5	AT84249	1	HYDRAULIC HOSE - FABRICATE	11/16" X 1 143 MM (45") X 11/16"
6	AT81835	1	OIL TUBE	-
7	T77858	4	O-Ring	-
8	38H1055	1	Tee Fitting	-
9	R29936	2	O-Ring	-
10	38H1194	1	Adapter Fitting	-
11	19H1912	1	Cap Screw	3/8" X 3-1/2", (UPPER)
11	19H3118	1	Cap Screw	3/8" X 4-1/2", (LOWER)
12	24M7296	2	Washer	10.500 X 30 X 2.500 MM
13	38H1052	1	Elbow Fitting	-
14	AT81839	1	OIL LINE	-
15	T24959	2	Clamp	-
16	19H1648	1	Cap Screw	3/8" X 3/4"
17	AT81838	1	OIL LINE	-
18	14H1076	2	Nut	3/8"
19	28H1697	1	Spacer	0.493" X 0.675" X 3/4"
20	E63955	1	CLAMP	-
21	24M7096	2	Washer	0.413" X 0.709" X 0.063"

THERMAL BYPASS VALVE AND HYDRAULICS [01D16]

Нет текстового описания
