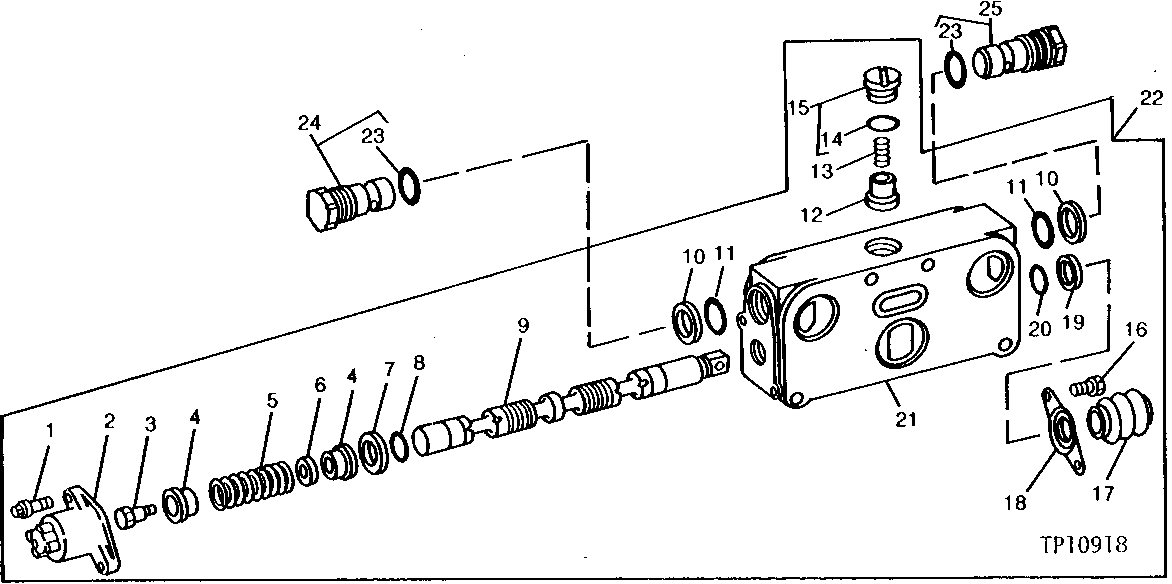

CONTROL VALVE BUCKET SECTION (FOR USE WITH FELLER-BUNCHER) [03E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T31036	2	SCREW	-
2	AT30017	1	CAP	-
3	T31048	1	SCREW	-
4	T31042	2	ROUND RETAINER	-
5	T31033	1	EXTENSION SPRING	-
6	N31767	1	WASHER	-
7	T31031	1	WASHER	-
8	T57247	1	O-Ring	(K)
9	-	1	Part 9	(SUB AT30016)
10	T42800	2	BACK-UP RING	(K)
11	H21957	2	O-Ring	(K)
12	T31040	1	PLUNGER	LIFT CHECK
13	T31041	1	SPRING	-
14	T74425	1	O-Ring	(K) (SUB FOR T42798)
15	AT47354	1	FITTING PLUG	LIFT CHECK
16	21H1140	2	SCREW	(E)
17	U44068	1	BOOT	DUST
18	T31038	1	RETAINER	DUST SEAL
19	T31037	1	WASHER	BREATHER
20	R495R	1	O-Ring	(K) (SUB FOR T57248)
21	-	1	Part 21	(SUB AT30016)
22	AT30016	1	SPOOL VALVE	-
23	P51079	2	O-Ring	(K)
24	AT104055	1	PRESSURE RELIEF VALVE	12 066 KPA (121 BAR) (1750 PSI) (SUB FOR AT63308)
25	AT104058	1	PRESSURE RELIEF VALVE	18 099 KPA (181 BAR) (2625 PSI) (SUB FOR AT63033)

CONTROL VALVE BUCKET SECTION (FOR USE WITH FELLER-BUNCHER) [03E01]
