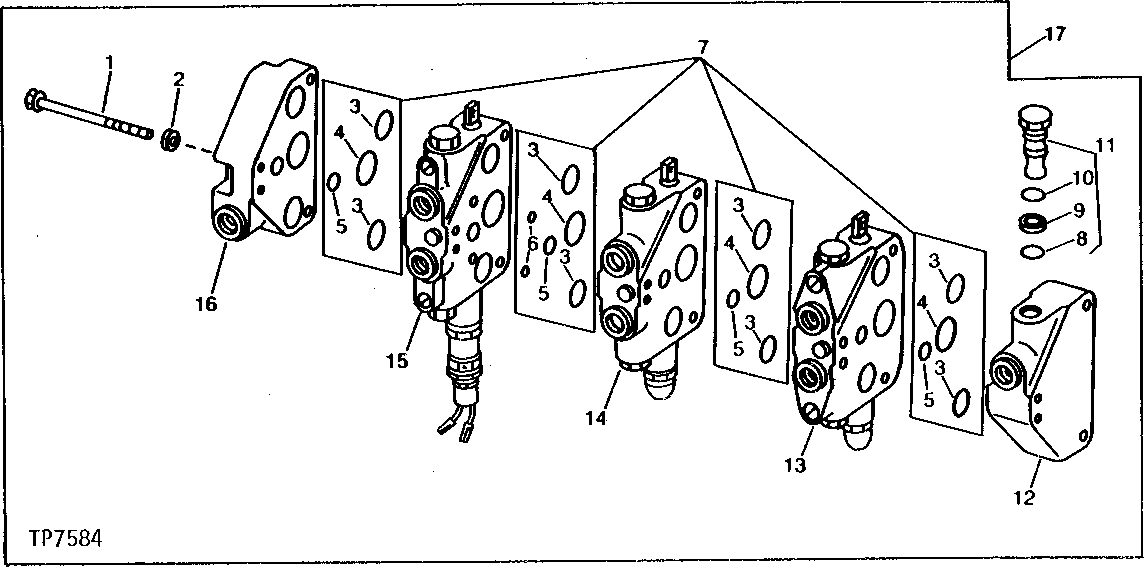

LOADER CONTROL VALVE ASSEMBLY (WITH TREE SHEAR) (SERIAL NO. -503344) [03E05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T27646	4	BOLT	-
2	12H293	4	Lock Washer	7/16"
3	-	8	Part 3	(K) (SUB AT83265) (SUB FOR U15973, THIS APPLICATION)
4	-	4	Part 4	(K) (SUB AT83265) (SUB FOR U15975, THIS APPLICATION)
5	-	4	Part 5	(K) (SUB AT83265) (SUB FOR U15974, THIS APPLICATION)
6	T81686	2	O-Ring	(K) (SUB FOR T36492, THIS APPLICATION)
7	AT83265	1	Kit	(SUB FOR AT41722)
8	32240	1	O-Ring	-
9	U40729	1	Back-Up Ring	-
10	P51079	1	O-Ring	-
11	AT71916	1	RELIEF VALVE	-
12	T66194	1	PLATE	R.H.
13	AT71915	1	CONTROL VALVE	BUCKET SECTION
14	AT35431	1	SPOOL VALVE	BOOM SECTION
15	AT71912	1	CONTROL VALVE	AUXILIARY SECTION
16	T66193	1	PLATE	L.H.
17	AT71911	1	CONTROL VALVE	(USE IF AVAILABLE) AUXILIARY LOADER CONTROL

LOADER CONTROL VALVE ASSEMBLY (WITH TREE SHEAR) (SERIAL NO. -503344) [03E05]
