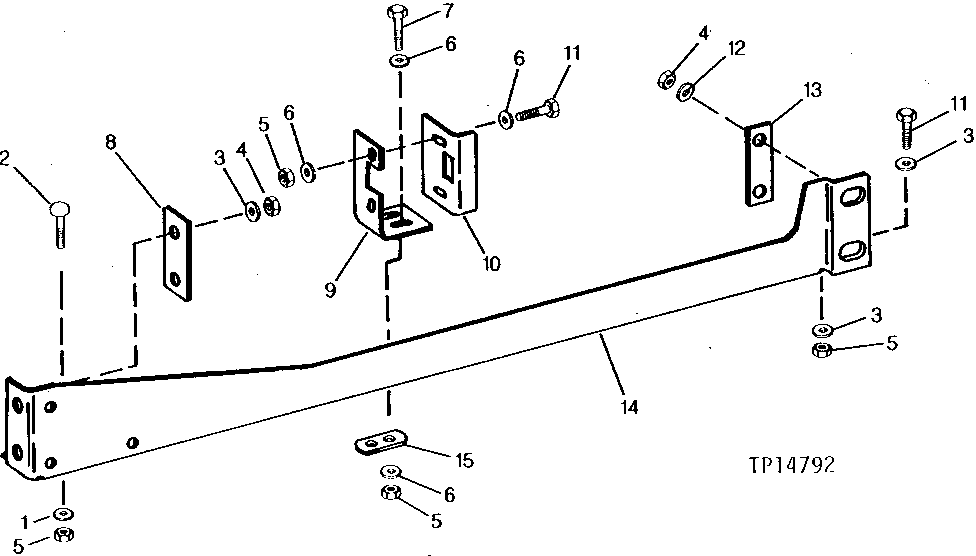

ENGINE SIDE SHIELD EXTENSIONS AND STRIKERS [02H08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1304	2	WASHER	13/32" X 23/32" X 0.120"
1	24H1304	4	WASHER	13/32" X 23/32" X 0.120"
2	19H3217	2	Cap Screw	3/8" X 1-3/4"
2	03H1500	2	Bolt	3/8" X 1"
3	24H1305	4	Washer	13/32" X 13/16" X 0.065"
3	24H1292	3	Washer	11/32" X 3/4" X 0.120"
3	24H1822	1	Washer	11/32" X 7/8" X 1/16"
4	14H785	8	Nut	5/16"
5	14H812	12	NUT	3/8"
6	24H1308	16	Washer	13/32" X 1" X 0.134"
6	24H1308	14	Washer	13/32" X 1" X 0.134"
7	19H2633	2	Cap Screw	3/8" X 1-1/2", (LEFT LOCK STRIKER MOUNT)
7	19H3217	2	Cap Screw	3/8" X 1-3/4", (RIGHT LOCK STRIKER MOUNT)
7	19H2633	4	Cap Screw	3/8" X 1-1/2"
8	T71695	2	STRAP	-
9	T71696	1	BRACKET	LEFT STRIKER (ILLUSTRATED)
9	AT68721	1	SUPPORT	RIGHT STRIKER
10	T71697	2	ANGLE	-
11	19H3239	6	Cap Screw	3/8" X 1-1/4"
12	24H1122	4	Washer	3/8" X 7/8" X 0.083"
13	T71694	2	STRAP	-
14	T71693	1	EXTENSION	LEFT (ILLUSTRATED) (SUB FOR AT68722)
14	T71691	1	EXTENSION	RIGHT
15	T77280	1	STRAP	(WITH RIGHT LOCK STRIKER MOUNT)

ENGINE SIDE SHIELD EXTENSIONS AND STRIKERS [02H08]
