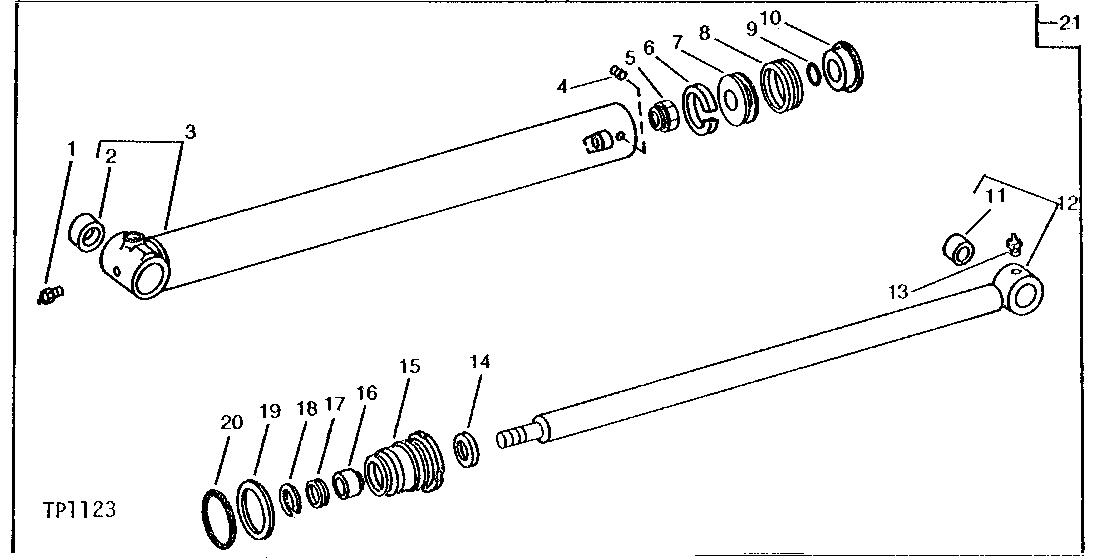

CROWD CYLINDER (9450 BACKHOE) [03I22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7788	1	Lubrication Fitting	45°, 1/4"
2	U10666	2	BUSHING	-
3	AT45785	1	HYDRAULIC CYLINDER BARREL	WITH HEAD
4	22H1077	1	SET SCREW	1/4" X 5/16"
5	L2235CU	1	LOCK NUT	-
6	U43261	1	WEAR RING	(K)
7	U43260	1	PISTON	-
8	R72827	1	PACKING	(K)
9	R29463	1	O-Ring	(K)
10	U17219	1	PISTON	-
11	U40741	1	BUSHING	-
12	AU42132	1	HYDRAULIC CYLINDER ROD	-
13	JD7759	1	Lubrication Fitting	-
14	U11019	1	SEAL	(K)
15	R80922	1	HYDR. CYLINDER ROD GUIDE	(SUB FOR R69077)
16	U41823	1	WEAR RING	(K)
17	R76802	1	SEAL	(K) (SUB FOR T36998)
18	U14128	1	SNAP RING	-
19	R78993	1	BACK-UP RING	(K) (SUB FOR U10777, THIS APPLICATION)
20	U10776	1	O-Ring	(K)
21	AT45784	1	HYDRAULIC CYLINDER	-

CROWD CYLINDER (9450 BACKHOE) [03I22]
