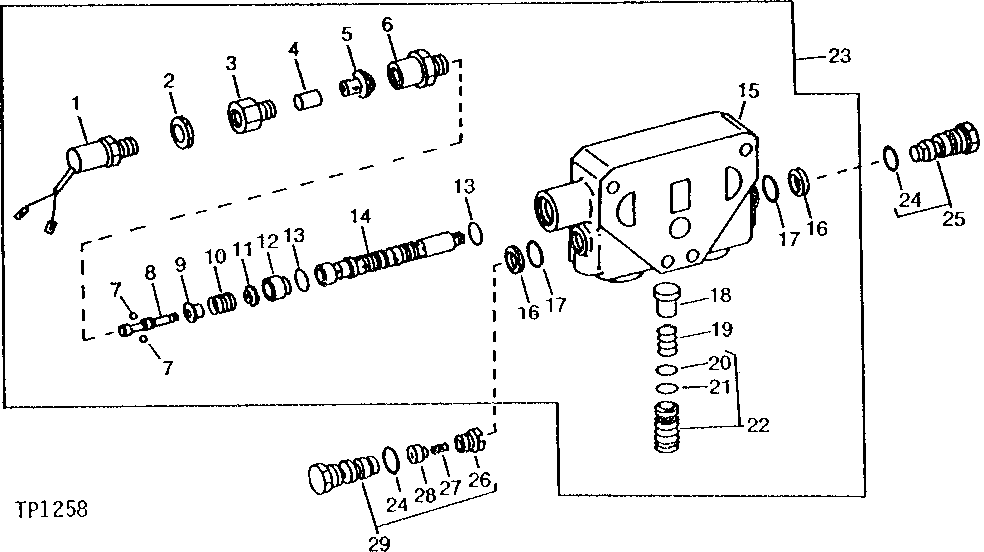

CONTROL VALVE BOOM SECTION (SERIAL NO. -506345) [03E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T65164	1	SOLENOID	-
2	T65163	1	NUT	-
3	T65162	1	CAP	-
4	T65165	1	PIN	-
5	T66588	1	RETAINER	-
6	AT61816	1	CAP	-
7	T42787	4	BALL	-
8	T65166	1	SCREW	-
9	H26238	1	GUIDE	-
10	U11336	1	SPRING	-
11	U15959	1	WASHER	-
12	U15966	1	BUSHING	-
13	T27619	2	O-RING	(K)
14	-	1	Part 14	(SUB AT61815)
15	-	1	Part 15	(SUB AT61815)
16	U40727	2	BACK-UP RING	(K)
17	P47908	2	O-Ring	(K)
18	T27618	1	PLUNGER	-
19	U15961	1	SPRING	-
20	U15980	1	O-Ring	(K)
21	U15981	1	BACK-UP RING	(K)
22	AU13386	1	HOUSING	-
23	AT61815	1	SOLENOID HYDRAULIC VALVE	-
24	32240	2	O-Ring	(K)
25	AT63038	1	PRESSURE RELIEF VALVE	(198 BAR) (2875 PSI)
26	T27621	1	PLUG	-
27	-	1	Part 27	NO LONGER AVAILABLE
28	T27620	1	PLUNGER	-
29	AT25845	1	CHECK VALVE	-
