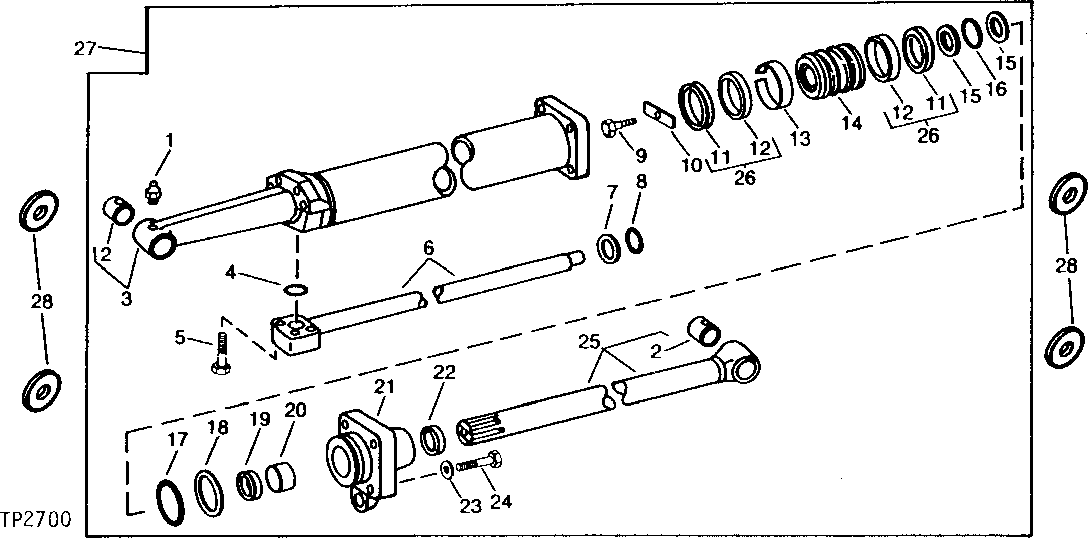

BUCKET CYLINDER (SERIAL NO. 400700-504663) [03C04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7797	1	Lubrication Fitting	-
2	T119581	2	BUSHING	(SUB FOR T66964)
3	AR91379	1	EXTENSION	-
4	T78313	1	O-Ring	(K) (SUB FOR H61355)
5	19H3031	4	Cap Screw	3/8" X 2-1/2"
6	AR89091	1	LINE	-
7	T40704	1	BACK-UP RING	(K)
8	T40703	1	O-Ring	(K)
9	R70772	1	CAP SCREW	-
10	R68301	1	STRAP	-
11	-	1	Part 11	(K) (SUB RE11175)
12	-	1	Part 12	(K) (SUB RE11175)
13	T42985	1	WEAR RING	(K)
14	R73759	1	PISTON	(SUB R78721)
15	R81197	2	BACK-UP RING	(K) (SUB FOR A33954, THIS APPLICATION)
16	A4728R	1	O-Ring	(K)
17	T38485	1	O-Ring	(K)
18	R78818	1	Back-Up Ring	(K) (SUB FOR T38484, THIS APPLICATION)
19	R70107	1	SEAL	(K)
20	R70108	1	WEAR RING	(K)
21	R70106	1	GUIDE	-
22	T19833	1	SEAL	(K)
23	19H3254	4	Cap Screw	7/8" X 3-3/4"
24	T19572	4	Washer	-
25	AR98097	1	HYDRAULIC CYLINDER ROD	WITH BUSHING
26	RE11175	2	SEAL	-
27	AR98096	1	HYDRAULIC CYLINDER	(SUB RE13735)
28	T63898	4	SEAL	-

BUCKET CYLINDER (SERIAL NO. 400700-504663) [03C04]
