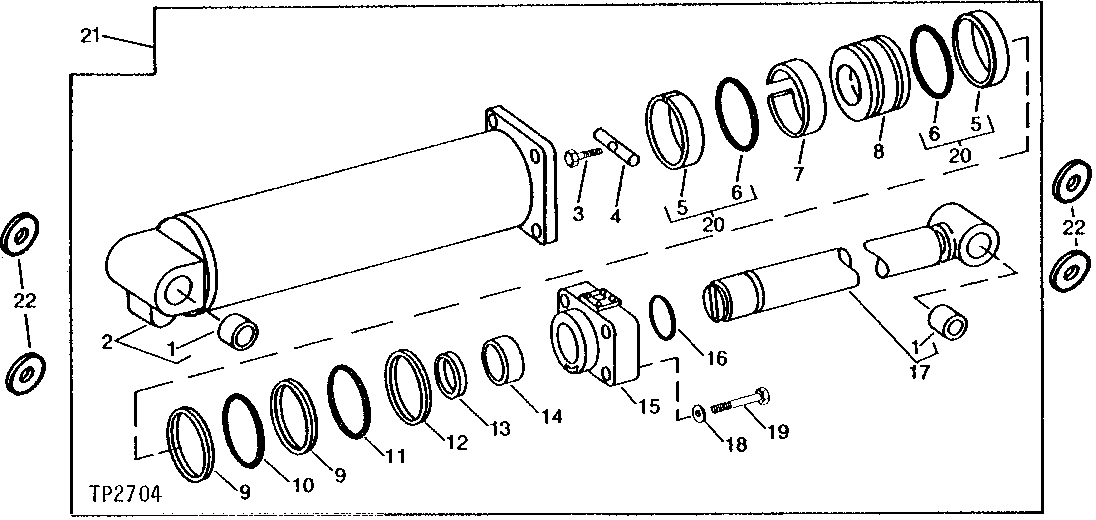

BOOM CYLINDER (SERIAL NO. -504462) [03C10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R92772	2	BUSHING	(SUB FOR R70762)
2	AR88955	1	HYDRAULIC CYLINDER BARREL	-
3	R70772	1	CAP SCREW	-
4	R68301	1	STRAP	-
5	-	2	Part 5	(K) (SUB RE11175)
6	-	2	Part 6	(K) (SUB RE11175)
7	T42985	1	WEAR RING	(K)
8	R68300	1	PISTON	(SUB R78727)
9	R81195	2	Back-Up Ring	(K) (SUB FOR U13457, THIS APPLICATION)
10	U12198	1	O-Ring	(K)
11	T38485	1	O-Ring	(K)
12	R81197	1	BACK-UP RING	(K) (SUB FOR T38484, THIS APPLICATION)
13	R76770	1	SEAL	(K) (SUB FOR R68298)
14	U44577	1	WEAR RING	(K)
15	R68297	1	GUIDE	(SUB R78726)
16	U45230	1	SEAL	(K) (SUB FOR AR88877)
17	AR88957	1	ROD	-
18	N231749	4	Washer	(SUB FOR T33089)
19	19H3027	4	Cap Screw	3/4" X 3-1/2"
20	RE11175	2	SEAL	(SUB FOR AR91555)
21	AR105287	2	HYDRAULIC CYLINDER	(SUB RE13742)
22	T63898	4	SEAL	-

BOOM CYLINDER (SERIAL NO. -504462) [03C10]
