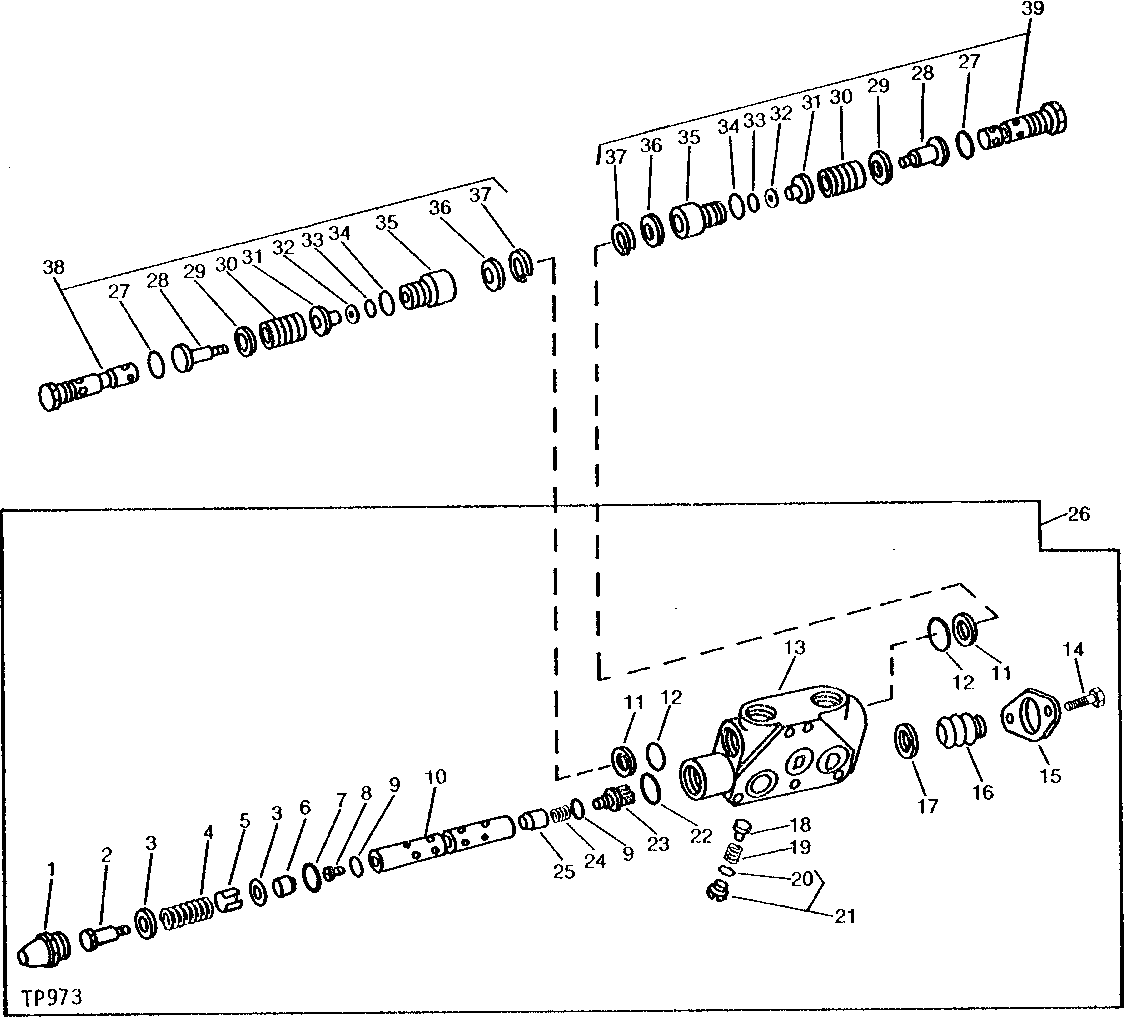

BACKHOE BOOM VALVE (9450 BACKHOE) [03H14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU41892	1	CAP	-
2	U11428	1	BOLT	-
3	N31767	2	WASHER	-
4	U11336	1	SPRING	-
5	U41167	1	BUSHING	-
6	U41169	1	BUSHING	-
7	T13119	1	O-Ring	(SUB FOR T57245) (K1)
8	U41162	1	PLUG	-
9	P46051	2	O-Ring	(K1)
10	-	1	Part 10	(SUB AT35260)
11	U40727	2	BACK-UP RING	(K2)
12	P47908	2	O-Ring	(K2)
13	-	1	Part 13	(SUB AT35260)
14	21H1206	2	SCREW	1/4" X 5/16"
15	U42827	1	RETAINER	-
16	U42834	1	BOOT	-
17	U42835	1	WASHER	-
18	U41172	1	PLUNGER	-
19	N85304	1	SPRING	-
20	R394R	1	O-Ring	-
21	AN85149	1	FITTING	-
22	T57246	1	O-RING	(K1)
23	T36473	1	CLEVIS	-
24	U41170	1	SPRING	-
25	U41168	1	CHECK VALVE	-
26	AT35260	1	SPOOL VALVE	-
27	N130510	1	O-Ring	(K2)
28	-	1	Part 28	(SUB AU40529 OR AT34823)
29	-	1	Part 29	(SUB AU40529 OR AT34823) 0.25 MM (.010")
29	-	1	Part 30	(SUB AU40529 OR AT34823) 0.38 MM (.015")
29	-	1	Part 31	(SUB AU40529 OR AT34823) 0.76 MM (.030")
29	-	1	Part 32	(SUB AU40529 OR AT34823) 1.47 MM (.058")
30	-	1	Part 33	(SUB AU40529 OR AT34823)
31	-	1	Part 34	(SUB AU40529 OR AT34823)
32	T68668	1	WASHER	-
33	R87627	1	O-RING	(SUB FOR R27976, THIS APPLICATION)
34	U40745	1	O-Ring	-
35	-	1	Part 38	(SUB AU40529 OR AT34823)
36	-	1	Part 39	(SUB AU40529 OR AT34823)
37	-	1	Part 40	(SUB AU40529 OR AT34823)
38	AU40529	1	PRESSURE RELIEF VALVE	(164 BAR) (2375 PSI )
39	AT34823	1	PRESSURE RELIEF VALVE	(241 BAR) (3500 PSI)

BACKHOE BOOM VALVE (9450 BACKHOE) [03H14]

Нет текстового описания
