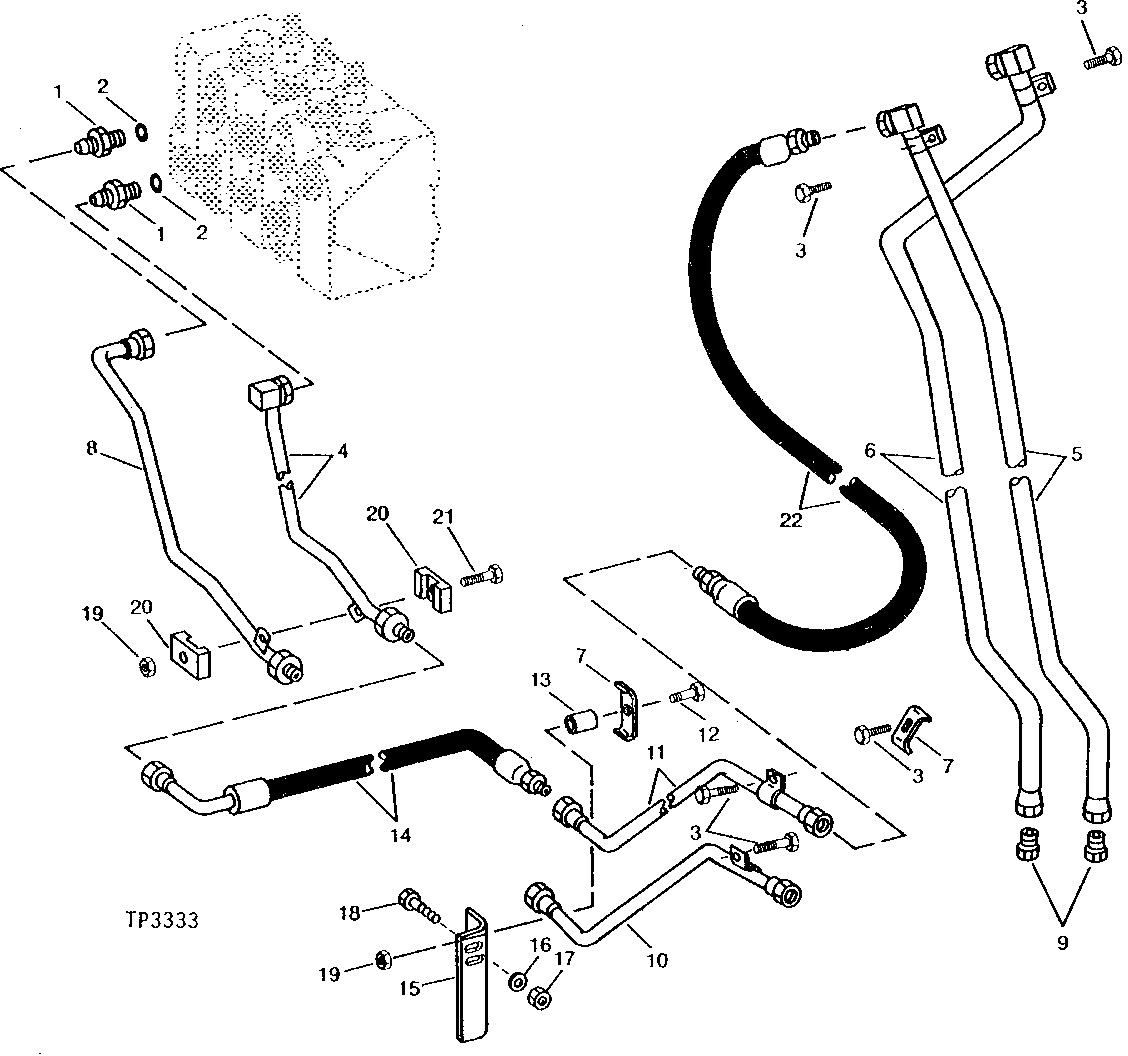

AUXILIARY CONTROL VALVE HYDRAULICS (SERIAL NO. -506375) (SMALL VALVE WITH BOX SECTION STYLE BOOM) [03D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T30933	2	ADAPTER FITTING	-
2	R29936	2	O-Ring	-
3	19H1648	6	Cap Screw	3/8" X 3/4"
4	AT68176	1	OIL LINE	(SUB AT68176)
5	AT61287	1	TUBE	-
6	AT61285	1	TUBE	-
7	T27022	3	Clamp	-
8	AT68177	1	TUBE	-
9	T40710	2	FITTING	-
10	AT61282	1	TUBE	-
11	AT61283	1	TUBE	-
12	19H2549	1	Cap Screw	3/8" X 1-7/8"
13	28H1909	1	SPACER	1/2" X 13/16"
14	AT63318	2	HYDRAULIC HOSE	1-1/16" X 876 MM (34-1/2") X 3/4"
15	T64513	1	BRACKET	-
16	24H1308	2	Washer	13/32" X 1" X 0.134"
17	14H1076	2	Nut	3/8", (SUB FOR 14H812)
18	19H2633	2	Cap Screw	3/8" X 1-1/2"
19	T54568	8	Lock Nut	(SUB FOR T11234, THIS APPLICATION)
20	T71348	2	CLAMP	-
21	19H2732	1	Cap Screw	3/8" X 2-3/4"
22	AT61284	2	HYDRAULIC HOSE - FABRICATE	3/4" X 1 168 MM (46") X 3/4"

AUXILIARY CONTROL VALVE HYDRAULICS (SERIAL NO. -506375) (SMALL VALVE WITH BOX SECTION STYLE BOOM) [03D19]

Нет текстового описания
