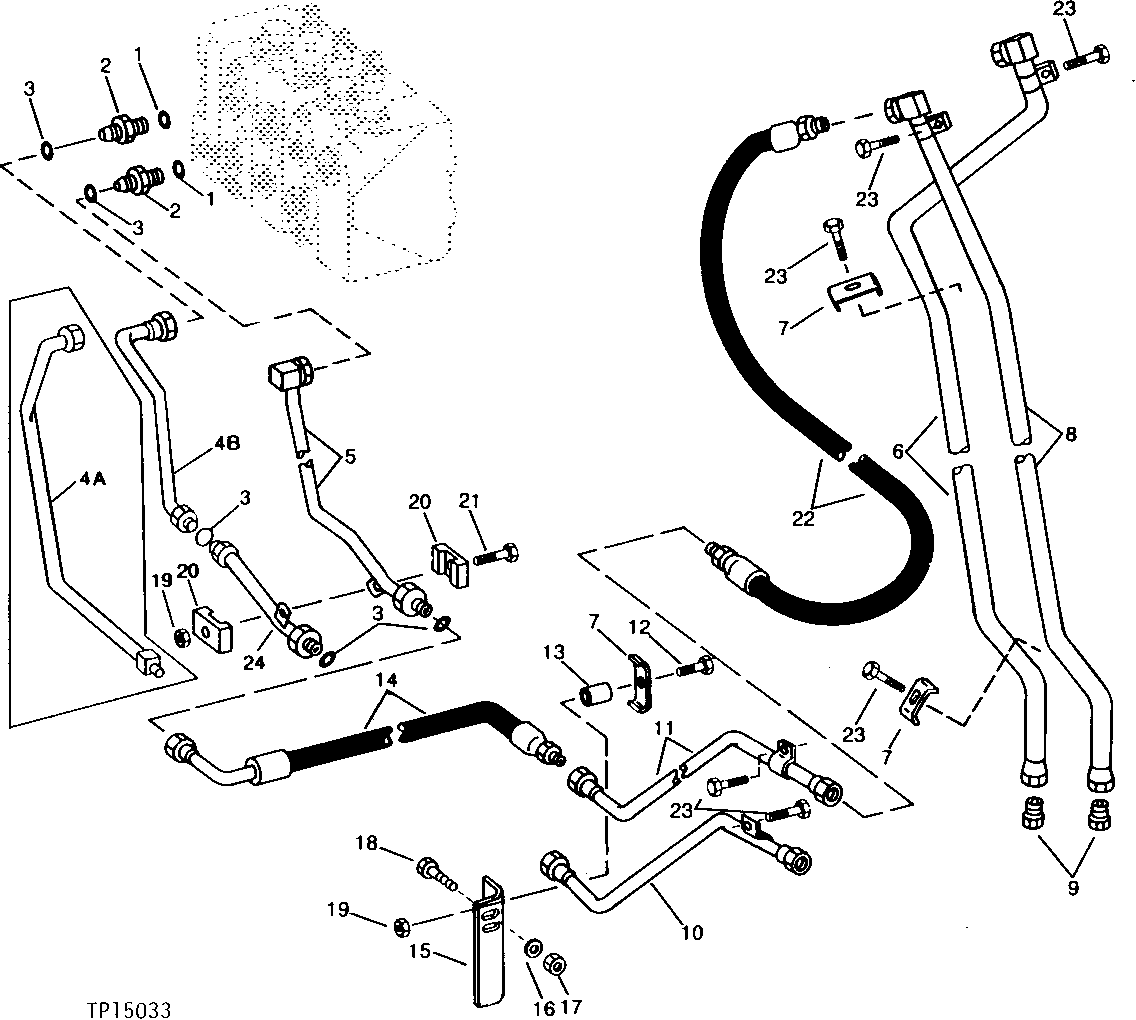

AUXILIARY CONTROL VALVE HYDRAULICS (LARGE VALVE WITH BOX SECTION STYLE BOOM) (SERIAL NO. 506376-507078) [03D21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	2	O-Ring	-
2	38H1194	2	Adapter Fitting	-
3	T77858	5	O-Ring	-
5	AT80031	1	OIL LINE	-
6	AT61285	1	TUBE	-
7	T27022	3	Clamp	-
8	AT61287	1	TUBE	-
9	T40710	2	FITTING	-
10	AT61282	1	TUBE	-
11	AT61283	1	TUBE	-
12	19H2549	1	Cap Screw	3/8" X 1-7/8", 1/2" X 1-3/4"
13	28H1909	1	SPACER	0.622" X 0.840" X 13/16"
14	AT80777	2	HYDRAULIC HOSE - FABRICATE	3/4" X 902 MM (35-1/2") X 1-3/16"
15	T64513	1	BRACKET	-
16	24H1308	2	Washer	13/32" X 1" X 0.134"
17	14H1076	1	Nut	3/8"
18	19H2633	2	Cap Screw	3/8" X 1-1/2"
19	T54568	8	Lock Nut	-
20	T71348	2	CLAMP	-
21	19H2732	1	Cap Screw	3/8" X 2-3/4", 3/8" X .812"
22	AT61284	1	HYDRAULIC HOSE - FABRICATE	3/4" X 1 168 MM (46") X 3/4"
23	19H1648	6	Cap Screw	3/8" X 3/4"
24	AT84414	1	OIL LINE	-
4A	AT80032	1	OIL LINE	(SUB AT84413, AT84414 AND T77858)
4B	AT84413	1	OIL LINE	-

AUXILIARY CONTROL VALVE HYDRAULICS (LARGE VALVE WITH BOX SECTION STYLE BOOM) (SERIAL NO. 506376-507078) [03D21]
