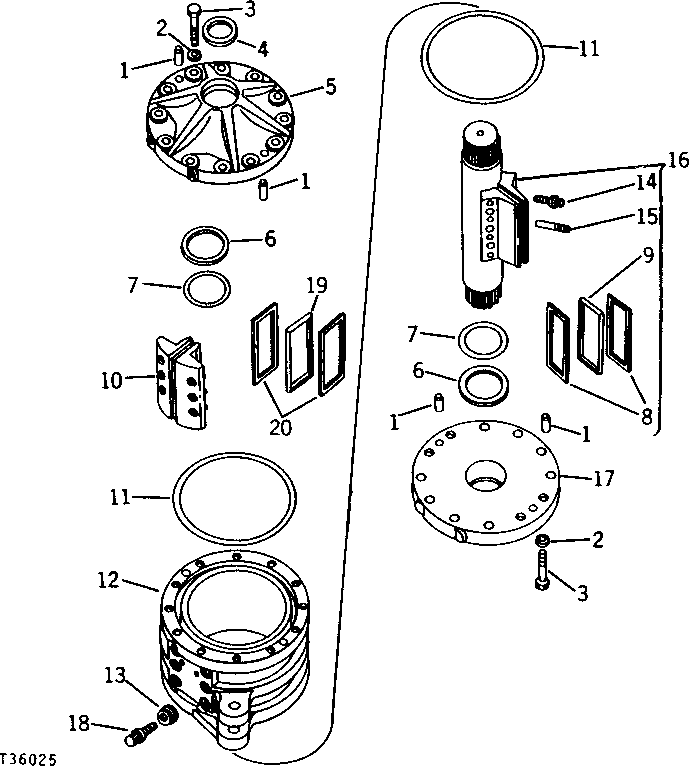

SWING CYLINDER (9305 BACKHOE) [03C20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U16334	4	Dowel Pin	-
2	R78019	24	Washer	(SUB FOR T21397)
3	19H3158	24	Cap Screw	3/4" X 2", (USE WITH U41094)
3	19H3158	4	Cap Screw	3/4" X 2", (USE WITH R78440)
3	19H2406	20	CAP SCREW	3/4" X 3-3/4", (USE WITH R78440)
4	T34330	1	BUSHING	(A)
5	R70412	1	PLATE	(SUB FOR U41096 AND T50783)
6	U41101	2	Back-Up Ring	(A)
7	F950R	2	O-Ring	(A)
8	-	2	Part 10	(A) ( U41340 USE IF AVAILABLE)
9	-	1	Part 11	(A) ( U41104 USE IF AVAILABLE)
10	U41092	1	VANE	-
11	U10624	2	O-Ring	(A)
12	R78440	1	HYDRAULIC CYLINDER BARREL	(SUB FOR U41094) (ASO ORDER (4) U16334 DOWELS AND (20) 19H2406)
13	U41562	6	WASHER	(A)
14	U41561	6	SCREW	3/4", 12 POINT
15	R69970	8	STUD	(SUB FOR U12071)
16	AU40710	1	STATOR	-
17	U41095	1	PLATE	-
18	R70141	6	SCREW	(SUB FOR U41561, THIS APPLICATION)
19	-	1	Part 21	(A) ( U41104 USE IF AVAILABLE)
20	-	2	Part 22	(A) ( U41340 USE IF AVAILABLE)
..	AR92369	1	CYLINDER	(SUB FOR AU40708 AND AT49349)
..	AU40976	1	KIT	REPAIR SWING CYLINDER

SWING CYLINDER (9305 BACKHOE) [03C20]
