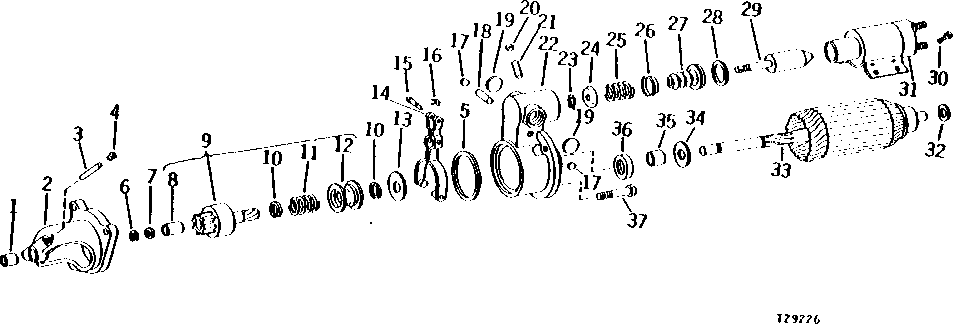

STARTER DRIVE HOUSING, SOLENOID SWITCH, AND ARMATURE (DELCO-REMY NO. 1113402) [02I09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T11743	1	BUSHING	-
2	AR11127	1	HOUSING	-
3	R40337	1	WICK	-
4	15H566	2	PIPE PLUG	1/8"
5	R40545	1	GASKET	-
6	R11117	1	SNAP RING	-
7	R48976	1	STOP	-
8	1873796	1	BUSHING	-
9	AR88880	1	STARTER MOTOR DRIVE	(SUB FOR AR44700 AND AR76841)
10	R11118	2	WIRE	-
11	R11226	1	SPRING	(SUB AR44700, THIS APPLICATION)
12	-	1	Part 12	(SUB AR44700, THIS APPLICATION) (SUB FOR R11225)
13	R11095	1	WASHER	-
14	AR11128	1	LEVER	-
15	R11222	1	PIN	-
16	R11223	1	RETAINER	-
17	30H7	2	Plug	5/8"
18	R11215	1	DOWEL PIN	-
19	30H16	2	PLUG	1-3/16"
20	15H560	1	Pipe Plug	1/16", (SUB FOR R11016)
21	R11201	1	WICK	-
22	AR11126	1	HOUSING	-
23	R11026	1	Snap Ring	-
24	R11129	1	ROUND RETAINER	-
25	R11128	1	SPRING	-
26	R11126	1	ROUND RETAINER	-
27	R11127	1	BOOT	-
28	R11221	1	WASHER	-
29	AR11132	1	PLUNGER	-
30	T19909	4	SCREW	(SUB FOR 1916529)
31	R11292	1	SWITCH	(DELCO-REMY NO. 1115510 AND NO. 1115540)
32	R11096	1	WASHER	(A)
33	AR44698	1	ARMATURE	-
34	R11291	1	WASHER	-
35	R11212	1	BUSHING	-
36	AR62964	1	SEAL	-
37	AR62963	4	SCREW	-
..	AR62267	1	STARTER MOTOR	(SUB TY6617)
..	AR40174	1	KIT	SEALING

STARTER DRIVE HOUSING, SOLENOID SWITCH, AND ARMATURE (DELCO-REMY NO. 1113402) [02I09]

Нет текстового описания
