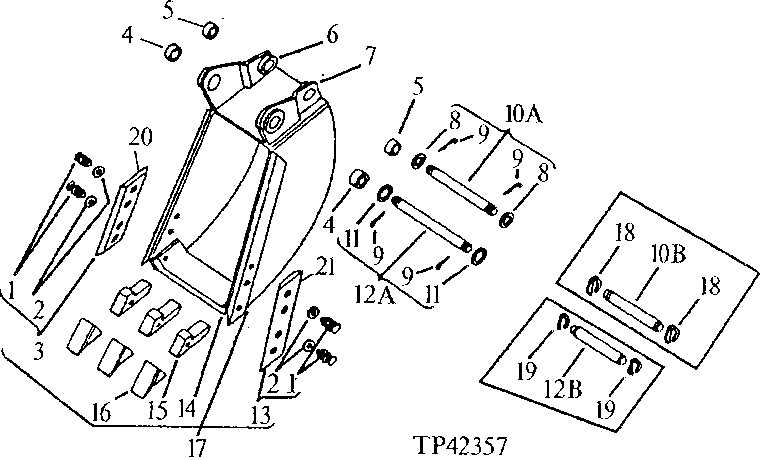

STANDARD BUCKETS (WITH STRAIGHT PIVOT PLATES) (9305 BACKHOE) [03B07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H301	6	Lock Washer	1/2"
1	14H826	6	Nut	1/2"
1	03H1439	6	Bolt	1/2" X 1-3/4"
2	24H1162	6	Washer	17/32" X 1-1/4" X 0.060"
3	-	1	Part 5	L.H. ( AU12225 NO LONGER AVAILABLE)
4	U10481	2	BUSHING	-
5	U11121	2	BUSHING	-
6	AU13425	1	PLATE	L. H.
7	AU13424	1	PLATE	R. H.
8	U11649	2	WASHER	-
8	U11649	2	WASHER	-
9	11H221	4	COTTER PIN	3/8" X 2-1/2"
9	11H221	4	COTTER PIN	3/8" X 2-1/2"
11	U11650	2	WASHER	-
11	U11650	2	WASHER	-
13	-	1	Part 22	R.H. ( AU12224 NO LONGER AVAILABLE)
14	U15995	1	CUTTING EDGE	(FOR 304.8 MM (12") BUCKET)
14	U16079	1	CUTTING EDGE	(FOR 406.4 MM (16") BUCKET)
15	U14436	1	SHANK	-
16	U14437	1	POINT	-
17	BU10618	1	BACKHOE BUCKET	(406.4 MM)(16") COMPLETE WITH BUSHINGS
17	-	1	Part 27	AT83702 NO LONGER AVAILABLE 304.8 MM (12") COMPLETE WITH BUSHINGS, (MARKED AT83704) (SUB FOR BU10614)
18	T59452	2	SNAP RING	-
19	T59445	2	SNAP RING	-
20	U13953	1	CUTTING EDGE	L.H.
21	U13952	1	CUTTING EDGE	R.H.
10A	AU13550	1	PIN FASTENER	-
10A	AU13550	1	PIN FASTENER	-
10B	T59454	1	PIN FASTENER	(SUB AU13550)
12A	AU13551	1	PIN FASTENER	-
12A	AU13551	1	PIN FASTENER	-
12B	T59455	1	PIN FASTENER	(SUB AU13551)

STANDARD BUCKETS (WITH STRAIGHT PIVOT PLATES) (9305 BACKHOE) [03B07]
