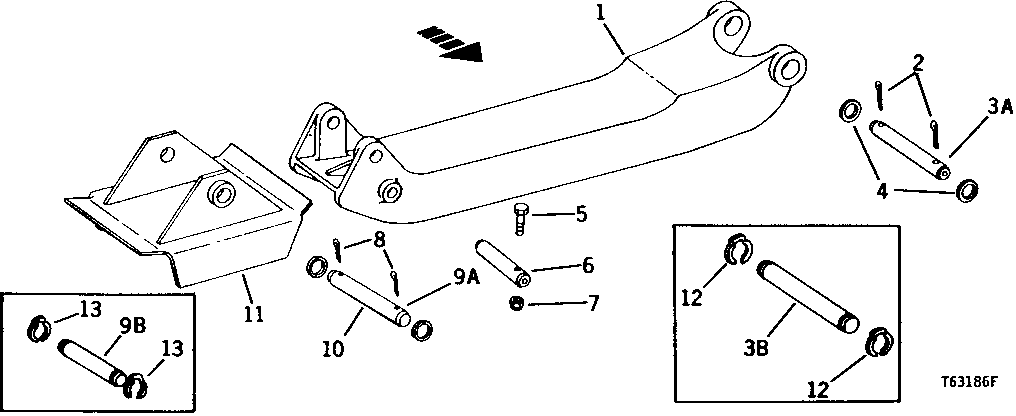

STABILIZER (9305 BACKHOE) [03B01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T127794	1	STABILIZER	(SUB FOR T118932)
1	T118932	1	STABILIZER	(SUB FOR T40236) (USE IF AVAILABLE)
2	11H227	2	Cotter Pin	3/8" X 3"
2	11H227	2	Cotter Pin	3/8" X 3"
4	24H1571	2	Washer	1-25/32" X 2-7/8" X 0.120"
4	24H1571	2	Washer	1-25/32" X 2-7/8" X 0.120"
5	19H3520	1	Cap Screw	1/2" X 3-1/4"
6	T36880	1	PIN	-
7	BP12214	1	Lock Nut	1/2"
8	11H223	2	COTTER PIN	3/8" X 2"
8	11H223	2	COTTER PIN	3/8" X 2"
10	24H1498	2	Washer	1-9/32" X 2-1/8" X 0.120"
10	24H1498	2	Washer	1-9/32" X 2-1/8" X 0.120"
11	T38032	1	STABILIZER FOOT	-
12	T59445	2	SNAP RING	-
13	T59447	2	Snap Ring	-
..	-	1	Part 23	( AT51571 NO LONGER AVAILABLE)
3A	T34485	1	PIN	-
3A	T34485	1	PIN	-
3B	T59444	1	PIN FASTENER	(SUB T34485, (2) 11H227 AND (2) 24H1571)
9A	T33681	1	PIN	-
9A	T33681	1	PIN	-
9B	T59446	1	PIN FASTENER	(SUB T33681, (2) 11H223 AND (2) 11H227)
