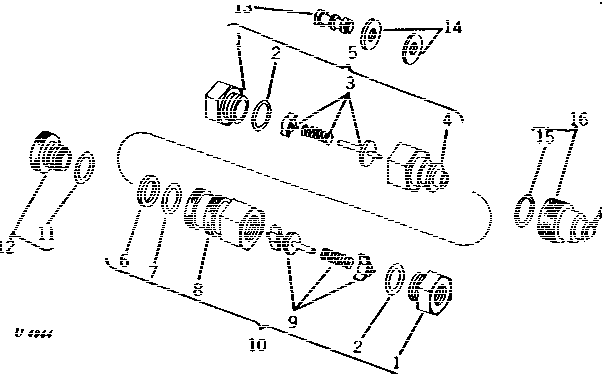

SNAP-TITE QUICK-DISCONNECT COUPLERS (9305 BACKHOE) [03B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 1	( U41349 - NO LONGER AVAILABLE)
2	R31674	2	O-Ring	-
3	-	1	Part 3	(AU40883 - USE IF AVAILABLE)
4	U41348	1	HYD. QUICK-CONNECT COUPLER	-
5	AT65849	1	THREADED NIPPLE	(SUB FOR AU40878)
6	U41352	1	BACK-UP RING	(A)
7	-	1	Part 7	(A) (SUB AT36789)
8	-	1	Part 8	(SUB AT65846)
9	-	1	Part 9	-
10	AT65846	1	HYDR. QUICK COUPLER SOCKET	(SUB FOR AU40879)
11	R495R	1	O-Ring	-
12	AU40877	1	PLUG	-
13	19H2676	1	Cap Screw	3/8" X 1"
13	12H304	1	Lock Washer	3/8"
13	14H812	1	NUT	3/8"
14	24M7296	2	Washer	10.500 X 30 X 2.500 MM
15	A4730R	1	O-Ring	-
16	AU40876	1	CAP	-
..	AT36789	1	SEAL KIT	-

SNAP-TITE QUICK-DISCONNECT COUPLERS (9305 BACKHOE) [03B23]

Нет текстового описания
