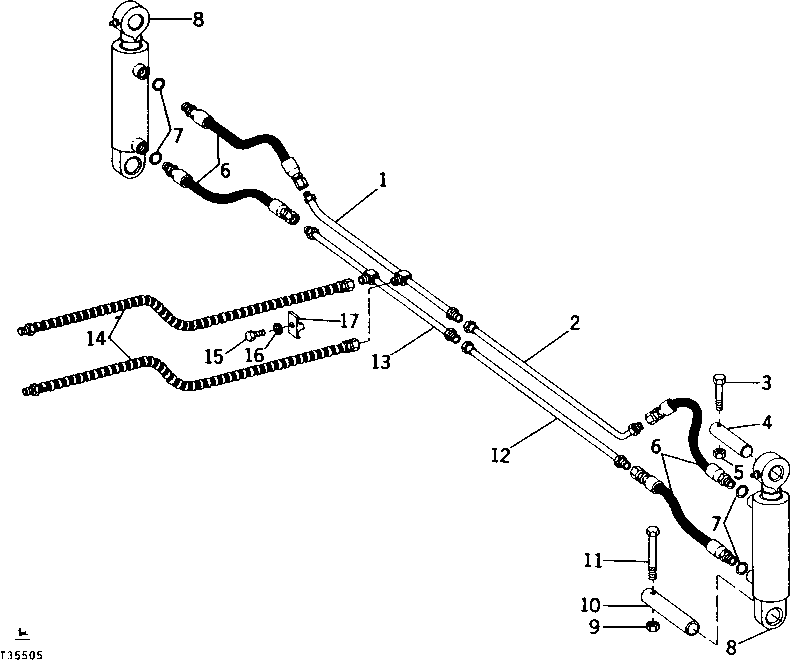

MULTI-PURPOSE BUCKET CYLINDER HOSES AND PINS [02C20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT41927	1	TUBE	LEFT UPPER
2	AT41929	1	LINE	RIGHT UPPER
3	19H3175	2	Cap Screw	3/8" X 3-5/8"
4	U13484	2	PIN FASTENER	-
5	T11234	2	Lock Nut	-
6	AT41932	4	HYDRAULIC HOSE - FABRICATE	368 MM LONG (1/2" X 14.49)
7	R26906	4	O-Ring	-
8	AT41934	1	HYDRAULIC CYLINDER	-
9	U12622	2	LOCK NUT	-
10	T43025	2	PIN	-
11	19H1868	2	CAP SCREW	1/2" X 3-3/4"
12	AT41931	1	LINE	RIGHT LOWER
13	AT41928	1	TUBE	LEFT LOWER
14	AT41933	2	HYDRAULIC HOSE - FABRICATE	1346.2 MM LONG (3/4" X 53")
15	19H3385	4	Cap Screw	1/2" X 1-1/8"
16	12H304	4	Lock Washer	3/8"
17	T38967	4	CLAMP	-
..	AT43566	1	MULTI-PURPOSE BUCKET	1.34 M3 (1-3/4 YARD)

MULTI-PURPOSE BUCKET CYLINDER HOSES AND PINS [02C20]

Нет текстового описания
