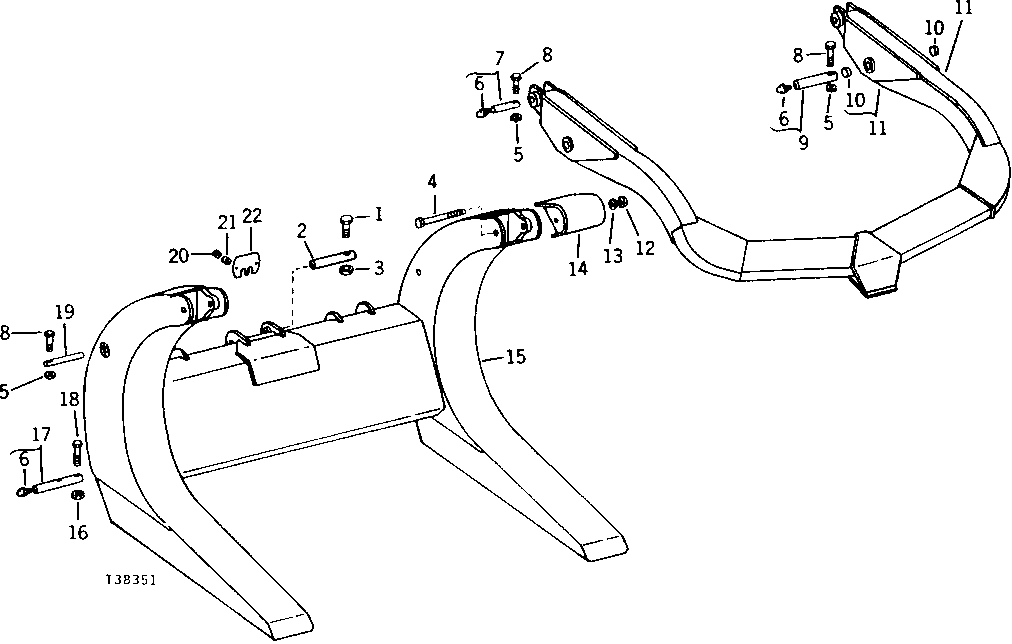

LOG LOADER MAIN FRAME AND GRAPPLE [02D05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3170	1	Cap Screw	5/8" X 4-1/2"
2	T39930	1	PIN FASTENER	-
3	U44915	1	Lock Nut	(SUB FOR BP14495)
4	08H4253	2	CAP SCREW	1/2" X 8-1/2"
5	T11234	6	Lock Nut	-
6	T162396	8	Lubrication Fitting	(SUB FOR JD7759 OR JD7798)
7	AU40332	2	PIN FASTENER	-
8	19H1912	6	Cap Screw	3/8" X 3-1/2"
9	AU40139	2	PIN FASTENER	-
10	U13486	4	BUSHING	-
11	-	1	Part 11	( AT32260 USE IF AVAILABLE)
12	14H1040	2	Nut	1/2", (SUB FOR 14H809)
13	12H301	2	Lock Washer	1/2"
14	-	2	Part 14	( AU40401 USE IF AVAILABLE)
15	-	1	Part 15	(SUB AT47543) (NO LONGER AVAILABLE)
16	BP12214	2	Lock Nut	-
17	AT23836	2	PIN FASTENER	-
18	19H1868	2	CAP SCREW	1/2" X 3-3/4"
19	U40250	2	Pin	-
20	14H812	2	NUT	3/8"
21	24H1305	2	Washer	13/32" X 13/16" X 0.065"
22	T29549	1	PLATE	-

LOG LOADER MAIN FRAME AND GRAPPLE [02D05]
