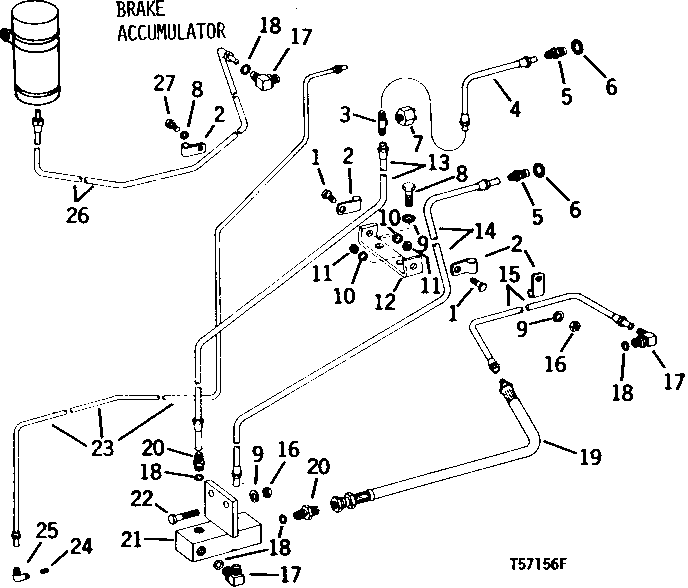

HYDRAULIC BRAKE FRONT LINES (SERIAL NO. -248384) [01I23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2664	2	Cap Screw	5/16" X 3/4"
2	T24957	7	CLAMP	-
3	T27662	1	TEE FITTING	-
4	AT25896	1	LINE	-
5	R42008	2	FITTING	(SUB FOR T27318)
6	R26375	2	O-Ring	-
7	R32548	1	Pressure Switch	-
8	19H2284	2	Cap Screw	3/8" X 7/8"
9	12H304	8	Lock Washer	3/8"
10	12H303	2	Lock Washer	5/16"
11	14H785	2	Nut	5/16"
12	-	1	Part 12	( T27334 USE IF AVAILABLE)
13	AT25897	1	LINE	-
14	AT25353	1	LINE	-
15	AT39628	1	LINE	-
16	14H812	6	NUT	3/8"
17	RE56322	3	Tee Fitting	(SUB FOR AR26771 OR AT32333)
18	R26286	5	O-Ring	-
19	R36324	1	HYDRAULIC HOSE	406.4 MM LONG (1/4" X 16")
20	R27272	2	Fitting	-
21	AT25351	1	JUNCTION BLOCK	-
22	19H3385	2	Cap Screw	1/2" X 1-1/8"
23	AT25345	1	LINE	-
24	15H639	1	Pipe Bushing	1/4" X 1/8"
25	AR74095	1	ELBOW FITTING	(SUB FOR T28051)
26	AT39630	1	LINE	-
27	19H2021	1	Cap Screw	3/8" X 5/8"

HYDRAULIC BRAKE FRONT LINES (SERIAL NO. -248384) [01I23]
