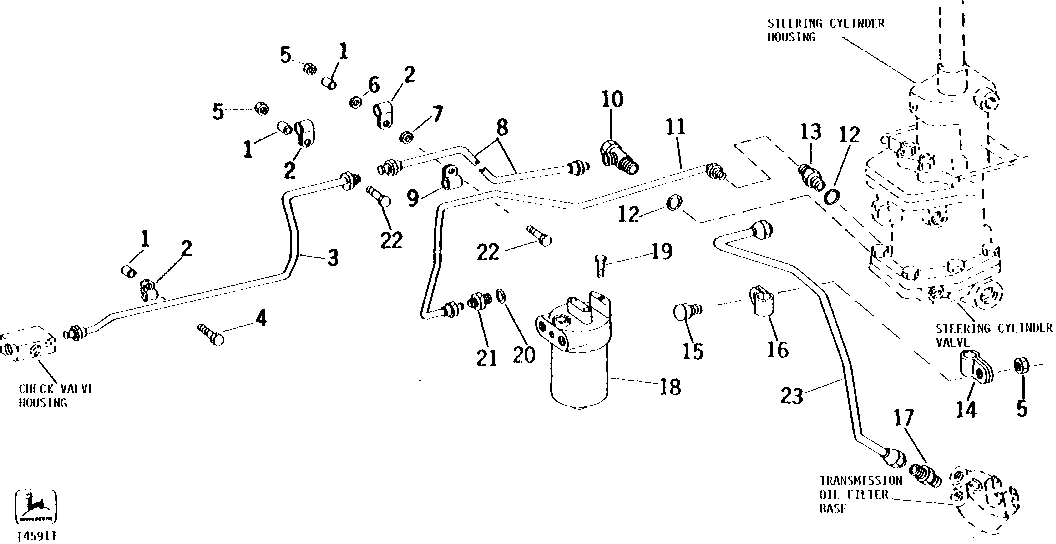

FRONT HYDRAULIC STEERING LINES (SERIAL NO. 247600- ) [01I01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	28H2551	1	Spacer	3/8" X 13/16"
2	T24958	4	Clip	-
3	AT52580	1	LINE	-
4	19H1765	1	Cap Screw	3/8" X 1-3/4"
5	14H812	1	NUT	3/8"
6	24H1305	2	Washer	13/32" X 13/16" X 0.065"
7	28H1518	1	Washer	0.493" X 0.675" X .312"
8	AT52579	1	LINE	-
9	T24959	1	Clamp	-
10	AT26327	1	Tee Fitting	-
11	AT52573	1	LINE	(FRONT)
12	R26375	2	O-Ring	-
13	T33190	1	Adapter Fitting	-
14	T29527	1	Clamp	(SUB FOR T14050)
15	19H1648	1	Cap Screw	3/8" X 3/4"
16	T54603	1	CLAMP	-
17	R39832	1	Adapter Fitting	-
18	-	1	Part 18	-
19	19H2993	3	Cap Screw	1/2" X 1-1/2"
20	U12547	1	O-Ring	(SUB FOR F3171R)
21	R27267	1	Fitting	-
22	19H2732	2	Cap Screw	3/8" X 2-3/4"
23	AT52585	1	LINE	-

FRONT HYDRAULIC STEERING LINES (SERIAL NO. 247600- ) [01I01]
